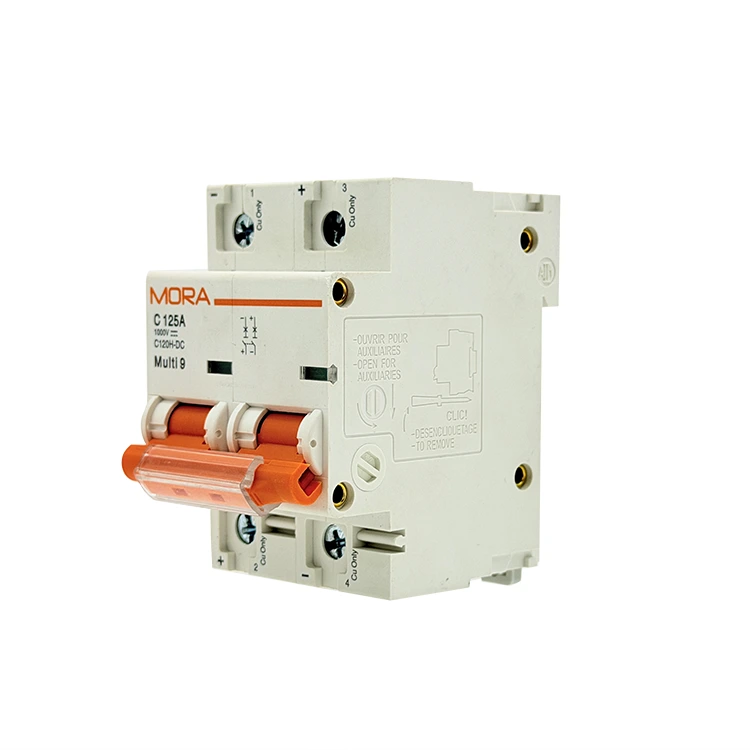

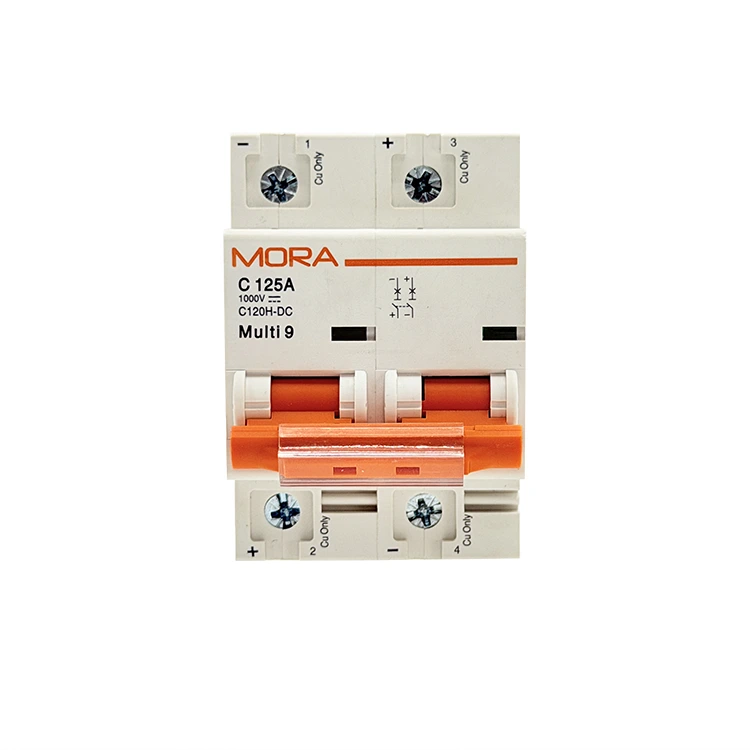

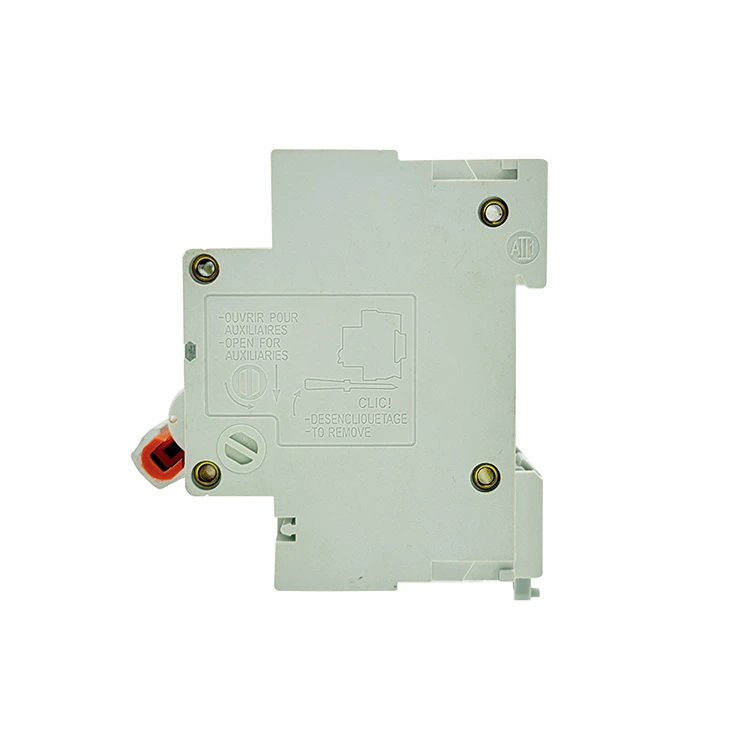

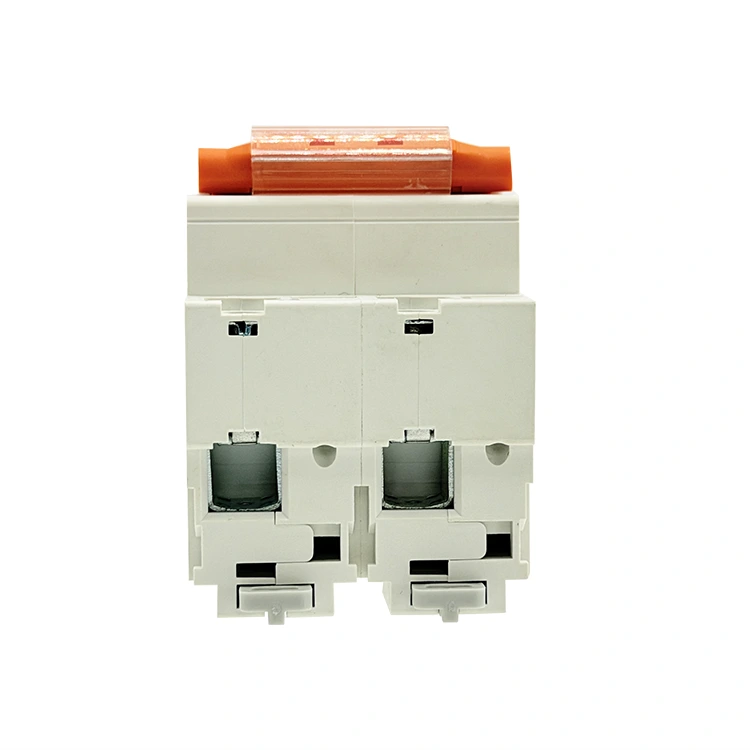

NC Series 2P DC ຕົວຕັດວົງຈອນຂະໜາດນ້ອຍ

ໃນຖານະທີ່ເປັນໂຮງງານຜະລິດເຄື່ອງຕັດວົງຈອນປິດຂະໜາດນ້ອຍ NC Series 2P DC ທີ່ກ້າວໜ້າຢູ່ໃນປະເທດຈີນ, PUGAO (Mora) ຜະລິດສະວິດປ້ອງກັນສອງເສົາທີ່ມີປະສິດຕິພາບສູງ ທີ່ມີຄວາມສາມາດໃນການແຕກຫັກທີ່ເພີ່ມຂຶ້ນ ແລະກອບໂມດູລາທີ່ປັບປຸງໃຫ້ດີຂຶ້ນ. ທຸກໆໜ່ວຍໃຊ້ການເຊື່ອມໂລຫະຈຸດອັດຕະໂນມັດ ແລະເຄື່ອງແລ່ນອາກແມ່ເຫຼັກຖາວອນສອງອັນທີ່ເໝາະສົມເພື່ອປົກປ້ອງໂທລະຄົມ, ການເກັບຮັກສາພະລັງງານ, ແລະໂຄງສ້າງພື້ນຖານດ້ານແສງຕາເວັນທາງການຄ້າ.

ສິ່ງທີ່ເຮັດໃຫ້ NC Series ແຕກຕ່າງຈາກ DC Breakers ມາດຕະຖານ?

ຕາຂ່າຍໄຟຟ້າ DC ອຸດສາຫະກໍາກໍາລັງພັດທະນາຢ່າງໄວວາ, ກ້າວໄປສູ່ຄວາມຫນາແຫນ້ນຂອງພະລັງງານທີ່ສູງຂຶ້ນແລະການຕັ້ງຄ່າຕູ້ທີ່ເຄັ່ງຄັດ. ໃນຂະນະທີ່ເບກເກີລະດັບທີ່ຢູ່ອາໄສແບບດັ້ງເດີມປະນີປະນອມກັບການລະບາຍຄວາມຮ້ອນໃນເວລາທີ່ຫຼຸດລົງ, NC Series 2P DC Miniature Circuit Breaker ມີສະຖາປັດຕະຍະກໍາໂຄງສ້າງພາຍໃນທີ່ຖືກອອກແບບໃຫມ່ທີ່ສ້າງຂຶ້ນຢ່າງຈະແຈ້ງສໍາລັບການດໍາເນີນການຄ້າທີ່ມີຄວາມຫນ້າເຊື່ອຖືສູງ.

ໂດຍການລວມເອົາການໂດດດ່ຽວທາງກາຍະພາບສອງເສົາເຂົ້າໄປໃນຕົວເຄື່ອງແບບໂມດູລາທີ່ປະຫຍັດພື້ນທີ່, NC Series ຫຼຸດຜ່ອນອະສັງຫາລິມະສັບ faceplate ພາຍໃນກະດານແຈກຢາຍໃນຂະນະທີ່ຂະຫຍາຍໄລຍະຫ່າງພາຍໃນ - ເສັ້ນທາງທີ່ສັ້ນທີ່ສຸດຕາມພື້ນຜິວຂອງວັດສະດຸ insulating ລະຫວ່າງສອງພາກສ່ວນ conductive - ເພື່ອປ້ອງກັນຄວາມຜິດຂອງການຕິດຕາມທ້ອງຖິ່ນ.

Hubs Combiner ແສງອາທິດທີ່ມີຄວາມຫນາແຫນ້ນສູງ

ການຕິດຕັ້ງແສງຕາເວັນທີ່ທັນສະໄຫມຕ້ອງການອົງປະກອບທີ່ຫນາແຫນ້ນເພື່ອໃຫ້ເຫມາະກັບສາຍເຂົ້າຫຼາຍເຂົ້າໄປໃນບ່ອນຫຸ້ມນອກຂະຫນາດນ້ອຍກວ່າ. NC Series ອະນຸຍາດໃຫ້ຈັດກຸ່ມອາເຣຂ້າງຄຽງທີ່ສະອາດ, ຈັດການທັງທາງບວກ ແລະທາງລົບຂອງລາງລົດໄຟ DC 600V ພາຍໃນໂຄງສ້າງທີ່ຢູ່ອາໃສທີ່ຫນາແຫນ້ນໂດຍບໍ່ມີການເສຍສະລະການລະບາຍອາກາດດ້ານຂ້າງ.

ທະນາຄານຫມໍ້ໄຟໂທລະຄົມສູນກາງ

ດ້ວຍລະບົບການສື່ສານທີ່ເຮັດວຽກຢູ່ກັບການສຳຮອງແບັດເຕີລີແຮງດັນຕໍ່າຫາປານກາງແບບຄົງທີ່, ການລຶບລ້າງຄວາມຜິດ ໂດຍບໍ່ມີການຫຼຸດລົງ rack ທັງຫມົດແມ່ນສໍາຄັນ. ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍນີ້ໃຫ້ການປົກປ້ອງວົງຈອນສາຂາທີ່ເປັນເອກະລາດ, ແຍກສາຍແບັດດຽວ ຫຼືໂມດູນສາກໄຟທັນທີ ໃນຂະນະທີ່ການໃຊ້ງານທີ່ຢູ່ໃກ້ຄຽງຍັງຄົງຢູ່.

ຂໍ້ມູນຈໍາເພາະວັດສະດຸ

ມາຕຣິກເບື້ອງດ້ານວິສະວະກຳຕໍ່ໄປນີ້ສະແດງເຖິງຕົວກໍານົດການປະຕິບັດການພື້ນຖານທີ່ຢັ້ງຢືນໃນທົ່ວສາຍການທົດສອບໂຮງງານອັດຕະໂນມັດຂອງພວກເຮົາ:

NC Series ບັນລຸຄວາມອາດສາມາດທໍາລາຍ 10kA ໄດ້ແນວໃດ?

1. Dual-Force Magnetic Blowout Channels

ຢູ່ທີ່ແຮງດັນໄຟຟ້າທີ່ສູງກວ່າເຖິງ 600V DC, ການແຕ້ມເສັ້ນໂຄ້ງໄຟຟ້າສາມາດປ່ຽນເປັນເຫດການ Arc plasma ແບບຍືນຍົງໄດ້ຢ່າງງ່າຍດາຍເຊິ່ງເຮັດໃຫ້ການຕິດຕໍ່ breaker ວົງຈອນມາດຕະຖານຢ່າງສົມບູນ. NC Series 2P DC Miniature Circuit Breaker ຕ້ານການນີ້ດ້ວຍແມ່ເຫຼັກຖາວອນທີ່ມີຄວາມເຂັ້ມແຂງສູງສອງອັນທີ່ຝັງຢູ່ທັງສອງຂ້າງຂອງແຕ່ລະເສັ້ນທາງຕິດຕໍ່. ໃນເວລາທີ່ຕິດຕໍ່ພົວພັນດຶງອອກຈາກກັນ, ແມ່ເຫຼັກເຫຼົ່ານີ້ຈະສ້າງສະຫນາມແມ່ເຫຼັກທິດທາງທີ່ stretches the arc ທັນທີ, ບັງຄັບມັນອອກຈາກ pads ເງິນແລະ blowing ມັນເຂົ້າໄປໃນ chute arc ເຫຼັກ 11-duty ຫນັກທີ່ມັນຖືກແຍກແລະ cooled ພາຍໃນ 4.5 milliseconds.

2. ການເດີນທາງກົນຈັກຄວາມໄວສູງຂ້າມທາງ

ການແຍກທາງບວກແລະທາງລົບຂ້າມສອງຂົ້ວທີ່ແຕກຕ່າງຫມາຍຄວາມວ່າທັງສອງເສັ້ນທາງຕ້ອງເປີດໃນເວລາດຽວກັນ. NC Series ໃຊ້ແຖບການເດີນທາງຂ້າມເຊື່ອມຕໍ່ພາຍໃນທີ່ລັອກກົນໄກກົນໄກທັງສອງຮ່ວມກັນ. ຖ້າຫາກວ່າຄວາມຜິດ overcurrent ເກີດຂຶ້ນໃນດ້ານບວກ, ແຖບພາຍໃນກົນຈັກເຄື່ອນທີ່ pole ລົບໃນທັນທີດຽວກັນຄືກັນອ້ອຍຕ້ອຍ, ສະຫນອງການແຍກ galvanic ຢ່າງສົມບູນແລະປ້ອງກັນແຮງດັນໄຟຟ້າກັບຄືນໄປບ່ອນທີ່ເປັນອັນຕະລາຍ.

3. Automated Laser Spot-Welding and Calibration

ການປະກອບອົງປະກອບຄູ່ມືແນະນໍາການປ່ຽນແປງໂຄງສ້າງທີ່ສາມາດເຮັດໃຫ້ເກີດຄວາມຕ້ານທານພາຍໃນທີ່ບໍ່ສະເຫມີພາບລະຫວ່າງສອງເສົາ. PUGAO (Mora) ລົບລ້າງຕົວແປຂອງມະນຸດນີ້ໂດຍການຜະລິດ NC Series ໃນສາຍການຜະລິດໄມໂຄຣເບຣເກີແບບອັດຕະໂນມັດເຕັມຮູບແບບ. ເຄື່ອງເຊື່ອມເລເຊີແບບພິເສດ lock shunts ທອງແດງ, bimetals, ແລະ coils ແມ່ເຫຼັກເຂົ້າໄປໃນການຈັດລຽງ geometric ທີ່ຊັດເຈນ, ຮັບປະກັນຄວາມດຸ່ນດ່ຽງການຕໍ່ຕ້ານພາຍໃນແລະເສັ້ນໂຄ້ງການເດີນທາງທີ່ກົງກັນໃນທົ່ວທຸກການຜະລິດ.

ອະນຸສັນຍາການຕິດຕັ້ງພາກສະຫນາມ

1. ກວດສອບສູນແຮງດັນ:De-energize Loop. ເປີດທຸກສະວິດການເຊື່ອມຕໍ່ແສງຕາເວັນເທິງນ້ໍາຫຼືການເຊື່ອມຕໍ່ການແຍກຫມໍ້ໄຟ. ໃຊ້ມັນຕິມິເຕີແບບດິຈິຕອລເພື່ອທົດສອບທັງສາຍເຂົ້າທາງບວກ ແລະທາງລົບ, ຢືນຢັນວ່າມີ 0V ກ່ອນທີ່ຈະໃສ່ສາຍໄຟເຂົ້າໄປໃນພອດຂອງເຄື່ອງ.

2. ແນບໃສ່ທາງລົດໄຟ DIN:ເອກະສານຕິດຂັດ. ຮັດວົງເລັບດ້ານຫຼັງດ້ານເທິງຂອງກອບ NC Series ໃນໄລຍະມາດຕະຖານ 35mm DIN rail. ກົດໃສ່ຂອບລຸ່ມຂອງທໍ່ຢາງໃຫ້ແໜ້ນ ຈົນກວ່າຕົວເລື່ອນພລາສຕິກທີ່ບັນຈຸໃນພາກຮຽນ spring ຈັບຕົວເຂົ້າໃກ້ກັບທາງລົດໄຟ.

3. ຈັດວາງຕົວໝາຍຂົ້ວ:ການຈັບຄູ່ Polarity. ກວດເບິ່ງສັນຍາລັກ (+) ແລະ (-) ທີ່ຕິດຢູ່ດ້ານໜ້າຂອງ NC Series 2P DC Miniature Circuit Breaker. ເຊື່ອມຕໍ່ສາຍບວກທີ່ເຂົ້າມາຂອງທ່ານໃສ່ເທິງຂອງ Pole 1 (ຫມາຍເປັນບວກ) ແລະສາຍລົບທີ່ເຂົ້າມາຂອງທ່ານກັບດ້ານເທິງຂອງ Pole 2 (ຫມາຍເປັນລົບ). ຄຳເຕືອນ: ການປີ້ນຮູບແບບນີ້ປ້ອງກັນແມ່ເຫຼັກພາຍໃນບໍ່ໃຫ້ດັນເສັ້ນໂຄ້ງເຂົ້າໄປໃນທໍ່ລະບາຍຄວາມຮ້ອນ.

4. Torque Terminal Screws:ການເຊື່ອມຕໍ່ທີ່ປອດໄພ. ສຽບສາຍເຊືອກສາຍທອງແດງທີ່ຖອດອອກຢ່າງສະອາດເຂົ້າໄປໃນຮູສຽບອຸໂມງ. ໂດຍໃຊ້ສະກູດບິດຂອງແຮງບິດທີ່ປັບປັບ, ຮັດສະກູປາຍໃຫ້ແໜ້ນເປັນ 2.0–2.5 Nm. ການເຊື່ອມຕໍ່ຢູ່ປາຍຍອດວ່າງຈະສ້າງຄວາມຮ້ອນໃນທ້ອງຖິ່ນທີ່ນໍາໄປສູ່ຄວາມຮ້ອນກ່ອນໄວອັນຄວນ.

ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ FAQ​

ສິ່ງທີ່ເຮັດໃຫ້ຄວາມສາມາດໃນການທໍາລາຍ NC Series 10kA ປອດໄພກວ່າທາງເລືອກ 6kA ມາດຕະຖານສໍາລັບລະບົບຫມໍ້ໄຟ?

ທະນາຄານຫມໍ້ໄຟສາມາດສົ່ງກະແສໄຟຟ້າວົງຈອນສັ້ນຂະຫນາດໃຫຍ່ພາຍໃນມິນລິວິນາທີໃນລະຫວ່າງຄວາມຜິດໂດຍກົງ. ເບກເກີທີ່ປະເມີນພຽງແຕ່ 6kA ສາມາດປະສົບກັບການເຊື່ອມໂລຫະຫຼືການແຕກຫັກຂອງທີ່ຢູ່ອາໄສຖ້າພະລັງງານຄວາມຜິດເກີນຂອບເຂດຈໍາກັດກົນຈັກຂອງມັນ. ການຍົກລະດັບ 10kA rating ຂອງ NC Series 2P DC Miniature Circuit Breaker ຮັບປະກັນວ່າມັນສາມາດອະນາໄມວົງຈອນສັ້ນຂອງແບັດເຕີລີພະລັງງານສູງທີ່ຮຸນແຮງເຫຼົ່ານີ້ໄດ້ຢ່າງປອດໄພ ໂດຍບໍ່ມີການທໍາລາຍທີ່ຢູ່ອາໄສຂອງເບກເກີ ຫຼືທໍາລາຍອົງປະກອບທີ່ຢູ່ໃກ້ຄຽງ.

ເບກເກີ NC Series 2P ສາມາດຖືກສາຍໃນຊຸດສາຍເພື່ອຮັບມືກັບແຮງດັນໄຟຟ້າທີ່ສູງຂຶ້ນໄດ້ບໍ?

ແມ່ນແລ້ວ. ຖ້າແຮງດັນຂອງລະບົບຂອງທ່ານເກີນລະດັບຂອງຂົ້ວດຽວ, ທ່ານສາມາດແລ່ນ conductor ບວກຜ່ານທັງສອງຂົ້ວເປັນຊຸດ (ເຂົ້າສູ່ທາງເທິງຂອງ Pole 1, ໂດດຈາກລຸ່ມຂອງ Pole 1 ໄປເທິງຂອງ Pole 2, ແລະອອກຈາກດ້ານລຸ່ມຂອງ Pole 2). ນີ້ແຍກແຮງດັນທັງໝົດໃນທົ່ວສອງຫ້ອງອາກທີ່ແຍກກັນ, ໃຫ້ເບກເກີສາມາດຈັດການແຮງດັນໂດຍລວມທີ່ສູງຂຶ້ນໄດ້ຢ່າງປອດໄພ.

ວິສະວະກອນອອກແບບຄວນຄິດໄລ່ແນວໃດສໍາລັບຄວາມຮ້ອນສູງຂອງສະພາບແວດລ້ອມພາຍໃນສິ່ງປິດລ້ອມພາຍນອກທີ່ຜະນຶກເຂົ້າກັນ?

ແຖບ bimetallic ພາຍໃນແມ່ນໄດ້ຖືກປັບຕາມມາດຕະຖານມາດຕະຖານໂຮງງານຂອງ 30 ° C. ເມື່ອຕິດຢູ່ໃນກ່ອງຜະສົມຜະສານທາງນອກທີ່ບໍ່ໄດ້ລະບາຍອາກາດ ບ່ອນທີ່ມີຄວາມຮ້ອນ ແລະ ແສງແດດໂດຍກົງເຮັດໃຫ້ອຸນຫະພູມພາຍໃນສູງເຖິງ 55 ອົງສາ C, ອົງປະກອບ bimetallic ຈະຂະຫຍາຍອອກກ່ອນ. ອັນນີ້ເຮັດໃຫ້ຈຸດເດີນທາງຄວາມຮ້ອນຕົວຈິງຫຼຸດລົງປະມານ 83% ຫາ 85% ຂອງປະຈຸບັນທີ່ມີການຈັດອັນດັບຂອງມັນ. ເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຄວາມວຸ້ນວາຍ, ວິສະວະກອນຄວນລວມເອົາເຄື່ອງເຮັດຄວາມເຢັນແບບ passive ຫຼືປັບຂະຫນາດຂອງ breaker ໂດຍການນໍາໃຊ້ຕາຕະລາງ derating ຄວາມຮ້ອນມາດຕະຖານ.
