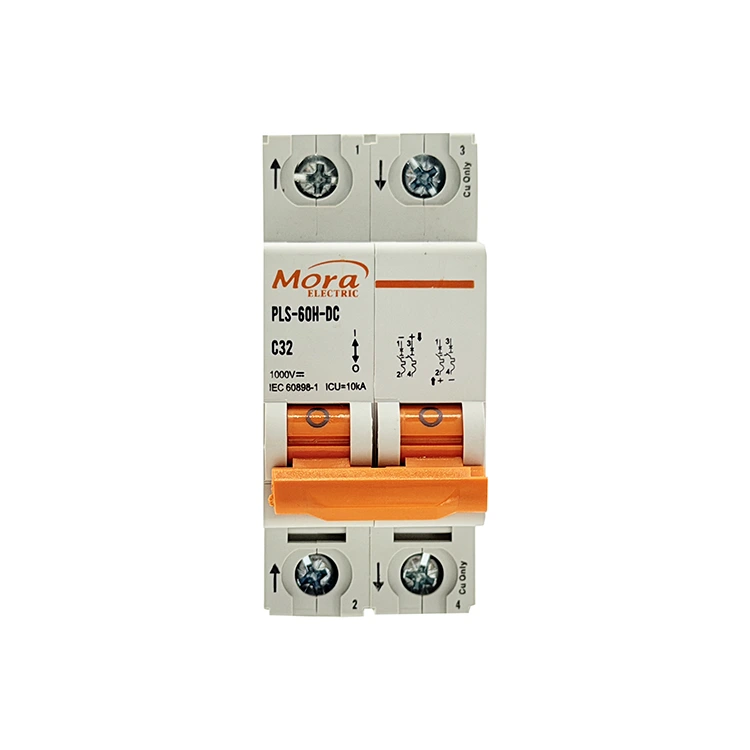

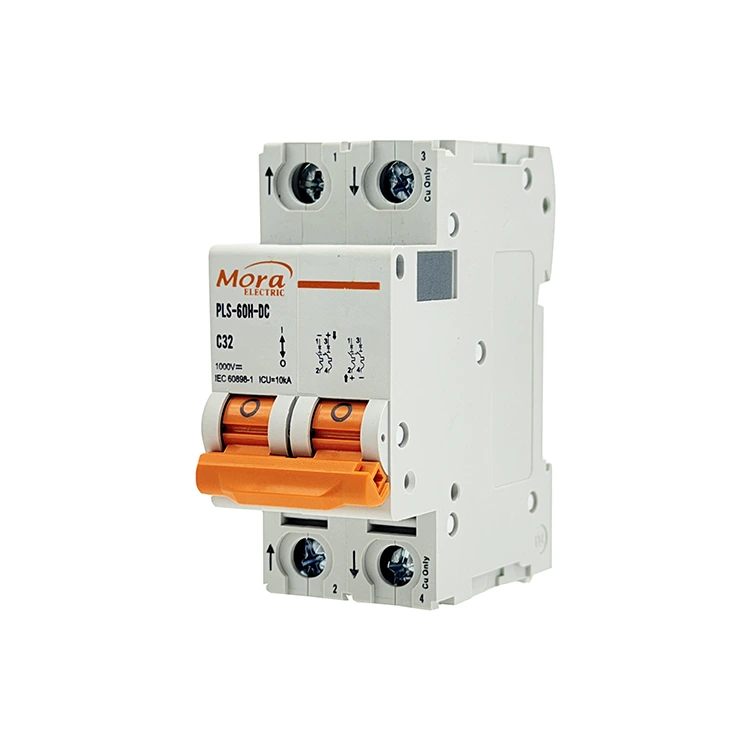

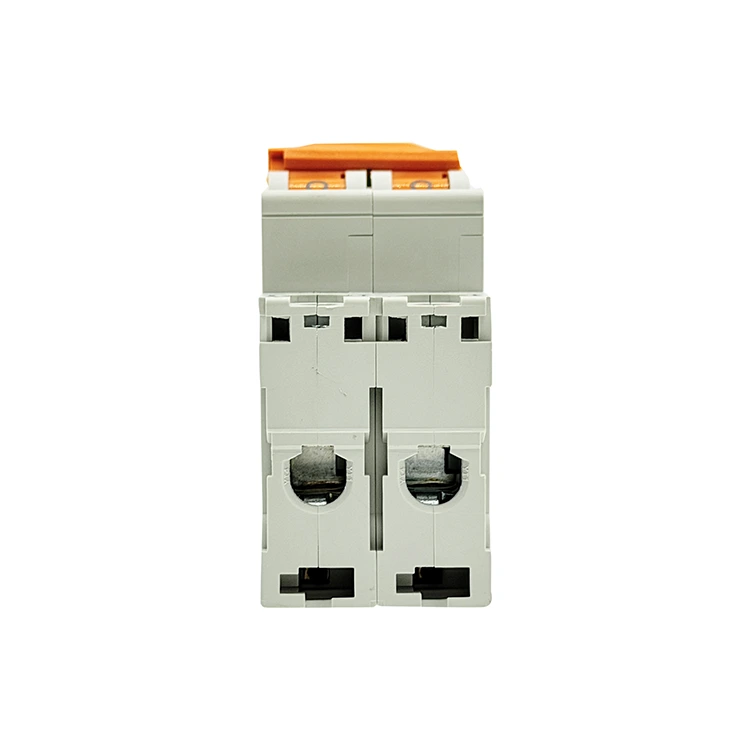

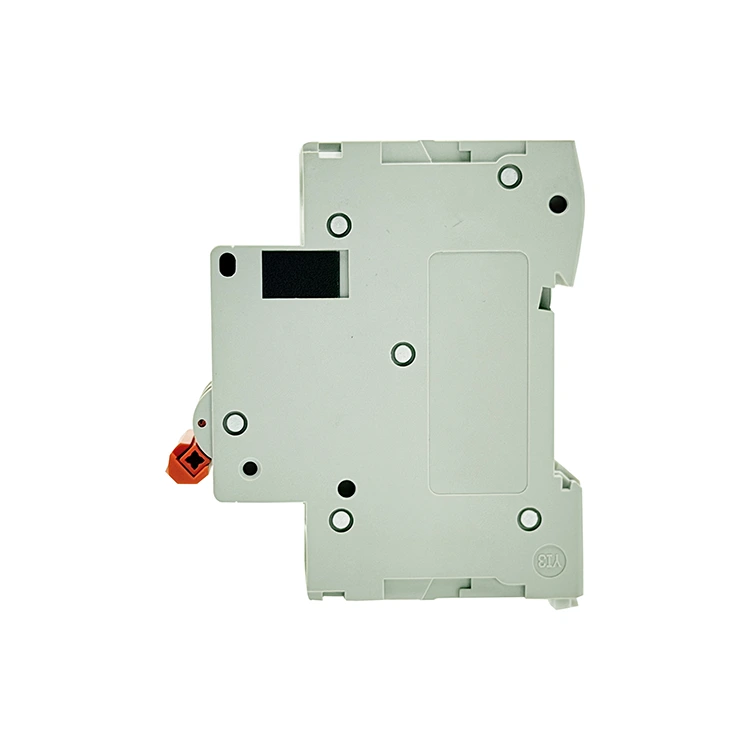

C65 2 Pole DC Circuit Breaker

ໃນຖານະທີ່ເປັນທີ່ເຊື່ອຖືໄດ້ C65 2 Pole DC Circuit Breaker ໂຮງງານຜະລິດຢູ່ໃນປະເທດຈີນ, PUGAO (Mora) ຜະລິດສະຫຼັບຫຼາຍຂົ້ວແຮງດັນຕ່ໍາທີ່ອອກແບບມາເພື່ອທໍາລາຍທັງສອງສາຍທາງບວກແລະທາງລົບພ້ອມໆກັນ; ເບກເກີແມ່ເຫຼັກຄວາມຮ້ອນ 2P ນີ້ອາໄສການເຊື່ອມໂລຫະຈຸດອັດຕະໂນມັດ ແລະຫ້ອງອາກແມ່ເຫຼັກຄູ່ທີ່ມີຄວາມອາດສາມາດສູງເພື່ອຮັບມືກັບຄວາມຕ້ອງການໂທລະຄົມ ແລະກະແສໄຟຟ້າ.

ຄໍານິຍາມດ້ານວິຊາການ

C65 2 Pole DC Circuit Breaker ເປັນອຸປະກອນຄວາມປອດໄພຂອງເຄື່ອງກົນຈັກໄຟຟ້າປະສົມປະສານທີ່ສ້າງຂຶ້ນເພື່ອຈັດການແລະຂັດຂວາງກະແສໄຟຟ້າໂດຍກົງ (DC) ທີ່ມີແຮງດັນທີ່ສູງຂຶ້ນເຖິງ 500V. ໃນຂະນະທີ່ທາງເລືອກທີ່ມີເສົາດຽວພຽງແຕ່ຂັດຂວາງຂ້າງຫນຶ່ງຂອງເສັ້ນ, ການຕັ້ງຄ່າ 2 ເສົາຈະຈັດການກັບຕົວນໍາທາງບວກແລະທາງລົບພ້ອມກັນ. ການຂັດຂວາງສອງເສັ້ນນີ້ສະຫນອງການໂດດດ່ຽວ galvanic ຢ່າງສົມບູນແລະເປັນສິ່ງສໍາຄັນສໍາລັບເຄືອຂ່າຍລອຍທີ່ບໍ່ມີພື້ນດິນ.

breaker ວົງຈອນຂະຫນາດນ້ອຍ 2P ຂອງພວກເຮົາຜູກມັດສອງເສົາເອກະລາດທີ່ມີກົນໄກການເດີນທາງທົ່ວໄປພາຍໃນ. ຖ້າເສົາທັງສອງກວດພົບຄວາມຜິດ, ສາຍທັງສອງເປີດທັນທີ, ປ້ອງກັນແຮງດັນຈາກການໃຫ້ອາຫານຄືນຜ່ານຕົວນໍາທີ່ຍັງເຫຼືອ.

500V Floating Solar PV Arrays

ໃນ arrays ແສງຕາເວັນທີ່ແຮງດັນຂອງລະບົບໄດ້ຖືກກ້າວຂຶ້ນເພື່ອເພີ່ມປະສິດທິພາບຂອງ inverter, ການວາງສາຍທາງລົບມັກຈະບໍ່ເປັນປະໂຫຍດ. C65 2 Pole DC Circuit Breaker ຖືກສາຍເຂົ້າໄປໃນຜົນຜະລິດທາງບວກແລະລົບຂອງສາຍ PV. ໂດຍການແຍກທັງສອງຂົ້ວ, ມັນກໍາຈັດອັນຕະລາຍຊ໊ອກທີ່ອາດເກີດຂຶ້ນກັບພື້ນໄດ້ຢ່າງສົມບູນໃນລະຫວ່າງການບໍາລຸງຮັກສາໃນຕອນກາງເວັນ.

ລະບົບເກັບຮັກສາພະລັງງານຫມໍ້ໄຟຄວາມອາດສາມາດສູງ

ທະນາຄານຫມໍ້ໄຟອຸດສາຫະກໍາແລະການຕັ້ງຄ່າການເກັບຮັກສາແສງຕາເວັນ off-grid ມັກຈະດໍາເນີນການຢູ່ໃນການຕັ້ງຄ່າ 120V ຫາ 400V DC. ອຸປະກອນເສົາດຽວບໍ່ສາມາດລຶບລ້າງຄວາມຜິດຂອງແຜ່ນດິນໂລກສອງຢ່າງໄດ້ຢ່າງປອດໄພໃນວົງຈອນເຫຼົ່ານີ້. ການປະຕິບັດລະບົບ 2 ເສົານີ້ຮັບປະກັນວ່າວົງຈອນສັ້ນຢູ່ບ່ອນໃດກໍໄດ້ໃນບ່ອນຫຸ້ມຂອງແບດເຕີຣີເຮັດໃຫ້ເກີດການປິດທີ່ສະອາດ, ທີ່ສົມບູນແບບ.

ໂຄງສ້າງພື້ນຖານການສາກໄຟໄວຂອງຍານພາຫະນະໄຟຟ້າ

ສະຖານີສາກໄຟໄວທາງການຄ້າໃຊ້ເສັ້ນທາງ DC ແຮງດັນສູງເພື່ອໂອນພະລັງງານເຂົ້າໄປໃນຫມໍ້ໄຟລົດ. ເຄື່ອງຕັດວົງຈອນນີ້ເຮັດຫນ້າທີ່ເປັນຈຸດກວດກາການແຍກທ້ອງຖິ່ນລະຫວ່າງວົງຈອນຍ່ອຍ rectifier ພາຍໃນແລະສາຍໄຟຕົ້ນຕໍ, ໃຫ້ນັກວິຊາການບໍລິການວິທີການກົນຈັກຕັດສາຍໄຟຟ້າທັງຫມົດໃນເວລາດຽວ.

ຂໍ້ມູນຈໍາເພາະ

ຂີດຈຳກັດປະສິດທິພາບ ແລະ ວັດຖຸດິບທີ່ລະບຸໄວ້ຂ້າງລຸ່ມນີ້ແມ່ນໄດ້ຮັບການຢັ້ງຢືນຜ່ານຫ້ອງທົດລອງອັດຕະໂນມັດໃນຊັ້ນການຜະລິດຂອງພວກເຮົາ:

ຜົນປະໂຫຍດທາງດ້ານເຕັກນິກຂອງ C65 2 Pole DC Circuit Breaker

1. Dual-Pole Synchronous Trip Linkage

ໃນເວລາທີ່ວົງຈອນສັ້ນແຮງດັນສູງເກີດຂຶ້ນໃນຫນຶ່ງ rail, ແຮງດັນໄຟຟ້າ asymmetrical spike ສາມາດທໍາລາຍ inverters ຫຼືເຄື່ອງແມ່ຂ່າຍຂໍ້ມູນຂອງທ່ານ. C65 2 Pole DC Circuit Breaker ຂອງພວກເຮົາມີແຖບການເດີນທາງກົນຈັກພາຍໃນເຊື່ອມຕໍ່ທັງສອງເສົາພາຍໃນ. ເຖິງແມ່ນວ່າວົງຈອນສັ້ນຈະເກີດຂຶ້ນສະເພາະກັບທາງລົດໄຟບວກ, ການເຊື່ອມຕໍ່ພາຍໃນກົນໄກບັງຄັບໃຫ້ເສົາທັງສອງເປີດພາຍໃນ 5 ມິນລິວິນາທີ, ເອົາ vectors ອັນຕະລາຍທີ່ອາດຈະເກີດຂຶ້ນຈາກວົງຈອນຍ່ອຍທັງຫມົດ.

2. Series-Connected Permanent Magnet Arc Extinguishing

ແຮງດັນໄຟຟ້າ DC ທີ່ສູງຂຶ້ນຈະສ້າງເສັ້ນໂຄ້ງໄຟຟ້າທີ່ຍາວກວ່າ, ແຮງກວ່າເມື່ອຕິດຕໍ່ພົວພັນແຍກຕ່າງຫາກ. ເພື່ອຕ້ານການນີ້, ຊ່ອງທາງເບກເກີ 2P ຂອງພວກເຮົາສົ່ງເສັ້ນທາງໃນປະຈຸບັນໂດຍຜ່ານສອງຫ້ອງ arc ທີ່ແຕກຕ່າງກັນໃນຊຸດ. ແຕ່ລະຫ້ອງປະກອບດ້ວຍແມ່ເຫຼັກຖາວອນທີ່ສ້າງຂຶ້ນໃນຕົວທີ່ໃຊ້ແຮງແມ່ເຫຼັກໄຟຟ້າເພື່ອຍືດເສັ້ນໂຄ້ງແລະຍູ້ມັນເຂົ້າໄປໃນສອງແຜ່ນເຫຼັກ 9 ແຜ່ນ. ການ​ອອກ​ແບບ​ຫ້ອງ​ສອງ​ນີ້​ແຍກ​ແຮງ​ດັນ arc, quenching 500V DC ພະ​ລັງ​ງານ​ໄວ​ກ​່​ວາ​ຮູບ​ແບບ​ເສົາ​ດຽວ.

3. ການຜະລິດອັດຕະໂນມັດແລະການປັບທຽບສອດຄ່ອງ

ການປ່ຽນແປງຂອງການປະກອບພາຍໃນສາມາດເຮັດໃຫ້ຫນຶ່ງ pole ຊ້າຢູ່ຫລັງອື່ນໆໃນລະຫວ່າງເຫດການການເດີນທາງ, ສ້າງຄວາມບໍ່ສົມດຸນຂອງເສັ້ນຊົ່ວຄາວ. PUGAO (Mora) ກໍາຈັດຕົວແປຂອງມະນຸດນີ້ໂດຍການນໍາໃຊ້ສາຍການຜະລິດອັດຕະໂນມັດຢ່າງເຕັມທີ່ສໍາລັບເຄື່ອງຕັດວົງຈອນຂະຫນາດນ້ອຍຂອງພວກເຮົາ. ການເຈາະ, ການເຊື່ອມໂລຫະຈຸດ, ແລະການຈັດວາງອົງປະກອບພາຍໃນແມ່ນຄຸ້ມຄອງໂດຍເຄື່ອງຈັກອັດຕະໂນມັດ, ຮັບປະກັນຄວາມຕ້ານທານພາຍໃນທີ່ຄ້າຍຄືກັນແລະກໍານົດເວລາກົນຈັກ synchronous ໃນທົ່ວທັງສອງຂົ້ວ.

ວິທີແກ້ໄຂພາກສະຫນາມການວິນິດໄສທົ່ວໄປ

• ເຄື່ອງຕັດວົງຈອນເຄື່ອນທີ່ທັນທີເມື່ອປ່ຽນໄປທີ່ຕຳແໜ່ງ 'ON' ສາເຫດຂອງຮາກ: ການຕາຍໂດຍກົງມີຢູ່ລະຫວ່າງສາຍການກະຈາຍທາງບວກ ແລະທາງລົບທາງລຸ່ມ, ຫຼືຄວາມຜິດຂອງສາຍດິນເກີດຂຶ້ນໃນລະບົບທີ່ບໍ່ມີພື້ນດິນ. ການ​ແກ້​ໄຂ​: ແຍກ breaker ໄດ້​. ໃຊ້ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງສນວນກັນຄວາມຮ້ອນ (megohmmeter) ໃສ່ສາຍສາຍໄຟລົງລຸ່ມເພື່ອຊອກຫາຕົວນໍາທີ່ສັ້ນ ຫຼື ເສື້ອກັນຄວາມຮ້ອນທີ່ແຕກຫັກ. ຮັບປະກັນວ່າກະແສຕໍ່ເນື່ອງທັງໝົດບໍ່ເກີນລະດັບທີ່ລະບຸໄວ້.

• ການລະລາຍ ຫຼື ຮອຍແປ້ວທີ່ແປແລ້ວຈະປາກົດຢູ່ໃນທ່າເຮືອປາຍທາງດຽວ ສາເຫດຫຼັກ: ສະກູຢູ່ປາຍຍອດບໍ່ໄດ້ແຫນ້ນກັບແຮງບິດທີ່ແນະນໍາໃນລະຫວ່າງການຕິດຕັ້ງ, ຫຼືຂະຫນາດຂອງສາຍທີ່ບໍ່ກົງກັນເຮັດໃຫ້ສາຍທອງແດງບິດ. ການ​ແກ້​ໄຂ​: ຕັດ​ປາຍ​ສາຍ​ໄຟ charred ຫຼື oxidized ອອກ​. ຖອດ insulation ຄືນໃໝ່, ໃສ່ຫຼັກສາຍທີ່ສະອາດເຂົ້າໄປໃນຕົວຍຶດແບບອຸໂມງຢ່າງເຕັມຮູບແບບ, ແລະໃຊ້ເຄື່ອງມືປັບຕົວເພື່ອບິດສະກູເຖິງ 2.5 Nm.

FAQ ດ້ານວິຊາການ

ເປັນຫຍັງລະບົບໄຟຟ້າ 500V DC ຕ້ອງໃຊ້ເບກເກີ 2 ເສົາ ແທນທີ່ຈະສາຍໄຟເບກເກີ 2 ເສົາດຽວຂ້າງຄຽງ?

breakers ເສົາດຽວເອກະລາດຂາດການເຊື່ອມໂຍງກົນຈັກພາຍໃນ. ຖ້າຄວາມຜິດເກີດຂຶ້ນ, ຫນຶ່ງເບກເກີອາດຈະເປີດສ່ວນຫນຶ່ງຂອງ millisecond ກ່ອນອື່ນ, ຫຼືຫນຶ່ງອາດຈະລົ້ມເຫຼວທັງຫມົດ. ນີ້ເຮັດໃຫ້ທາງລົດໄຟກົງກັນຂ້າມມີພະລັງງານຢ່າງເຕັມສ່ວນແລະແຮງດັນໄຟຟ້າກັບຄືນໄປບ່ອນເຂົ້າໄປໃນລະບົບ, ອັນຕະລາຍຕໍ່ພະນັກງານບໍລິການແລະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍອຸປະກອນ.

ຈະເກີດຫຍັງຂຶ້ນພາຍໃນຫ້ອງອາກຄູ່ສອງຖ້າສາຍທາງບວກ ແລະທາງລົບທີ່ເຂົ້າມາມີສາຍຂ້າມສາຍ?

ຂ້າມສາຍປ່ຽນທິດທາງຂອງ loop ໃນປັດຈຸບັນໂດຍຜ່ານອົງປະກອບພາຍໃນ. ເມື່ອຕິດຕໍ່ພົວພັນແຕກ, ແມ່ເຫຼັກຖາວອນພາຍໃນຈະດຶງເສັ້ນໂຄ້ງໄຟຟ້າລົງໄປຫາກົນໄກການ latching ກົນຈັກແທນທີ່ຈະຍູ້ມັນຂຶ້ນເຂົ້າໄປໃນຕາຂ່າຍໄຟຟ້າເຢັນ. ເສັ້ນໂຄ້ງທີ່ຕິດຢູ່ນັ້ນຈະລະລາຍອົງປະກອບພາຍໃນ ແລະ ທີ່ຢູ່ອາໄສດ້ານນອກຂອງ PA66 ຢ່າງໄວວາ.

ຄວາມຮ້ອນສະພາບແວດລ້ອມສູງຢູ່ໃນບ່ອນຫຸ້ມຜະສົມຜະສານແສງຕາເວັນກາງແຈ້ງມີຜົນກະທົບແນວໃດຕໍ່ປະສິດທິພາບຂອງອຸປະກອນ 2 ເສົານີ້?

ອົງປະກອບ overload ຄວາມຮ້ອນ bimetallic ຂອງພວກເຮົາຖືກປັບເປັນມາດຕະຖານມາດຕະຖານ 30 ° C. ຖ້າການລະບາຍອາກາດຂອງກ່ອງບໍ່ດີບວກກັບຄວາມຮ້ອນຂອງອາກາດລ້ອມຮອບເຮັດໃຫ້ອຸນຫະພູມພາຍໃນເຖິງ 55 ອົງສາເຊ, ອົງປະກອບພາຍໃນພາຍໃນ C65 2 Pole DC Circuit Breaker ຈະຂະຫຍາຍອອກກ່ອນກໍານົດ. ນີ້ຈະປ່ຽນຂອບເຂດການເດີນທາງຄວາມຮ້ອນທີ່ມີປະສິດທິພາບລົງເປັນປະມານ 83% ຂອງມູນຄ່າປ້າຍຊື່ທີ່ມີການຈັດອັນດັບຂອງມັນ, ເຊິ່ງຕ້ອງການການລະບາຍອາກາດຢ່າງຫ້າວຫັນ ຫຼືຫຼຸດການໂຫຼດເປົ້າໝາຍ.
