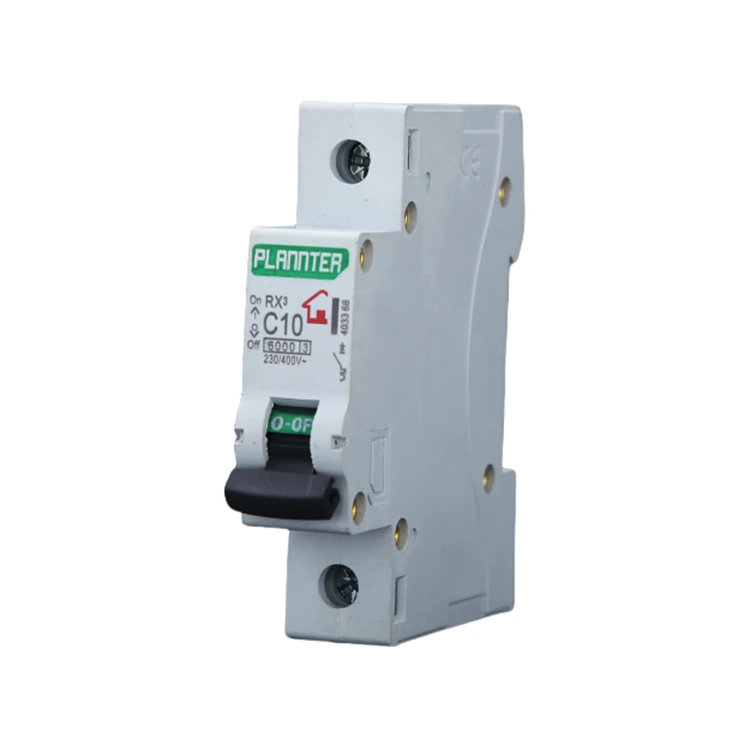

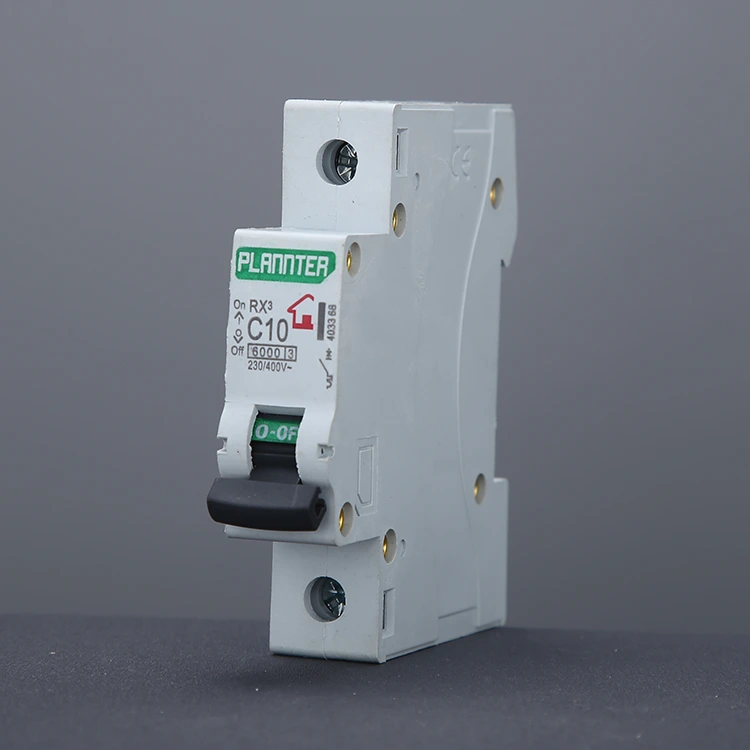

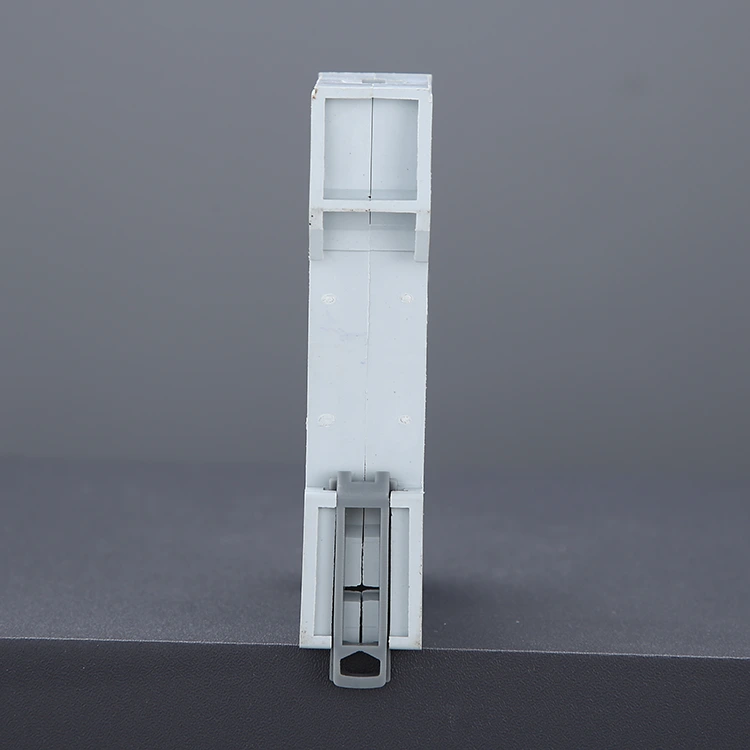

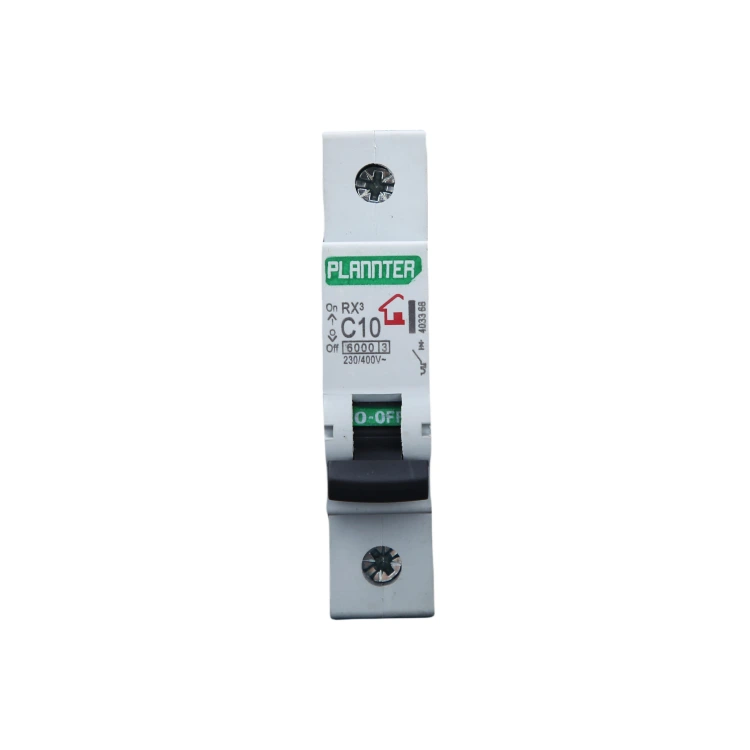

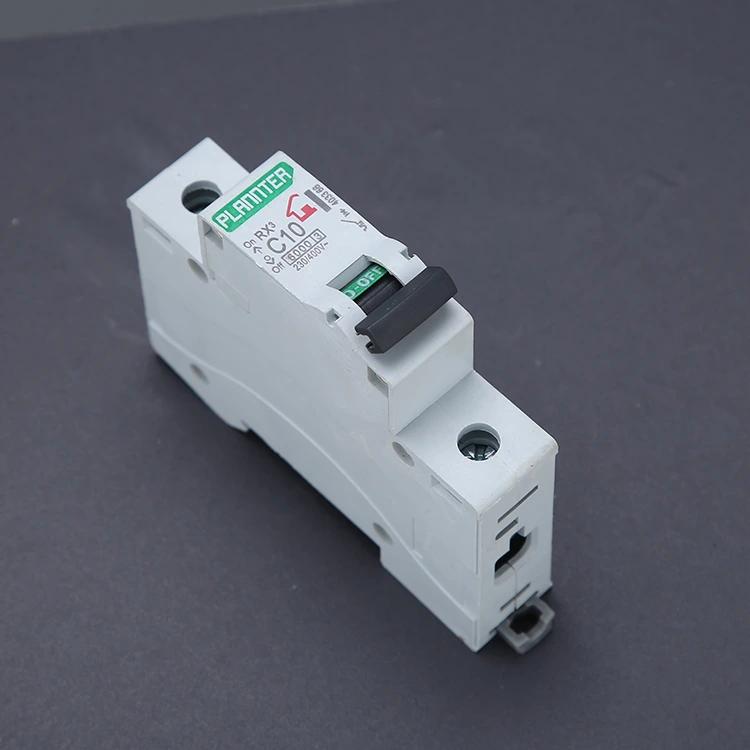

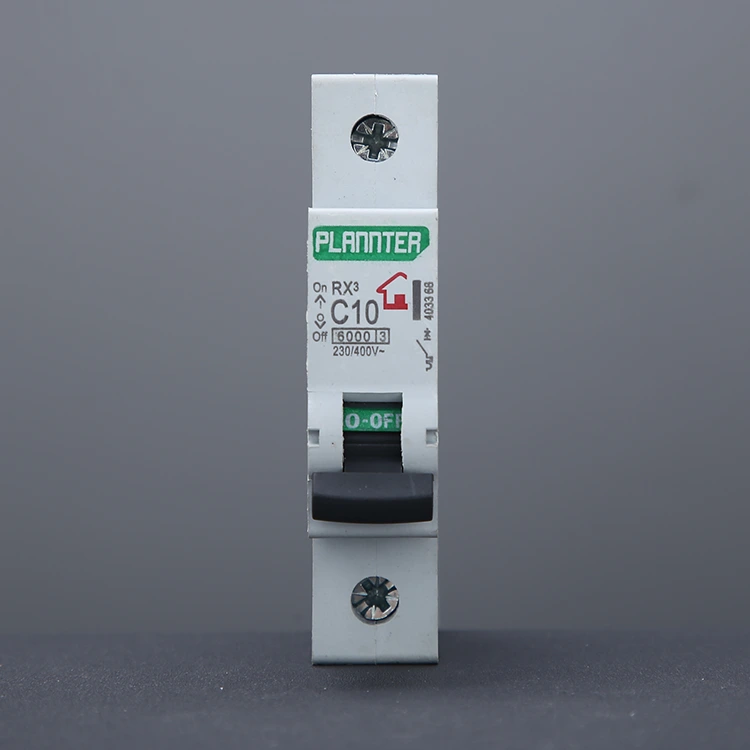

Air-Switch Circuit Breaker

PUGAO (Plannter Electric) ເປັນຜູ້ຜະລິດມືອາຊີບແລະຜູ້ສະຫນອງໃນປະເທດຈີນ. ປະລິມານຂອງ Air-Switch Circuit Breaker (MCB) ຂອງພວກເຮົາແມ່ນພຽງແຕ່ 1/3 ຂອງຜະລິດຕະພັນແບບດັ້ງເດີມ (ມາດຕະຖານ 1P width 18mm), ສະຫນັບສະຫນູນ rail mounting, ໄລຍະເວລາທົດແທນສາມາດຄວບຄຸມໄດ້ພາຍໃນ 2 ນາທີ, ແລະແກະໂປ່ງໃສແມ່ນສະດວກສໍາລັບການແກ້ໄຂບັນຫາ. ປະສິດທິພາບຄວາມປອດໄພ, ມີການປ່ອຍຄວາມຮ້ອນ overload ແລະການປ່ອຍແມ່ເຫຼັກວົງຈອນສັ້ນປ້ອງກັນສອງເທົ່າ, ເທກໂນໂລຍີການດັບໄຟ arc ສາມາດທົນແຮງດັນການຟື້ນຕົວຂອງ 400V, ເວລາໄຟ extinguishing arc <0.1 ວິນາທີ.

ການປັບຕົວໄດ້ກວ້າງ, ເຄື່ອງຕັດວົງຈອນສະຫຼັບອາກາດແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມ -5 ° C ຫາ 40 ° C. ຄວາມໄດ້ປຽບທາງດ້ານເສດຖະກິດແມ່ນສະແດງໃຫ້ເຫັນໂດຍໄລຍະເວລາຊີວິດຂອງການດໍາເນີນງານ 10,000 ທີ່ມີຄ່າໃຊ້ຈ່າຍຕ່ໍາກວ່າ 40% ຂອງລະບົບຟິວ. ຄໍາຮ້ອງສະຫມັກປະກອບມີການປົກປ້ອງວົງຈອນພາຍໃນແລະອຸດສາຫະກໍາ, ບ່ອນທີ່ການຄັດເລືອກຈໍາເປັນຕ້ອງໄດ້ສຸມໃສ່ການຈັດອັນດັບໃນປະຈຸບັນ (6A-125A), ຄວາມສາມາດໃນການທໍາລາຍ (6kA ສໍາລັບພາຍໃນ, ≥10kA ສໍາລັບອຸດສາຫະກໍາ.

ເຄື່ອງຕັດວົງຈອນແອ-ສະວິດທ໌ ແມ່ນຫຍັງ?

Air-Switch Circuit Breaker ແມ່ນອຸປະກອນປ້ອງກັນວົງຈອນທີ່ນໍາໃຊ້ອາກາດເປັນສື່ກາງຂອງການດັບໄຟ. ມັນໄດ້ຖືກອອກແບບເພື່ອຂັດຂວາງການສະຫນອງພະລັງງານໂດຍອັດຕະໂນມັດໃນກໍລະນີຂອງການ overload ຫຼືວົງຈອນສັ້ນ, ດັ່ງນັ້ນຈຶ່ງປົກປ້ອງຄວາມປອດໄພຂອງທັງສາຍໄຟແລະອຸປະກອນ.

ເມື່ອສະວິດຂັດຂວາງການໄຫຼວຽນຂອງກະແສໄຟຟ້າສູງ, ກະແສໄຟຟ້າທີ່ມີອຸນຫະພູມສູງທີ່ເຂັ້ມຂຸ້ນເກີດຂຶ້ນລະຫວ່າງການຕິດຕໍ່. ຖ້າເສັ້ນໂຄ້ງນີ້ບໍ່ຖືກດັບທັນທີ, ມັນສາມາດດັບໄຟອອກຫຼືແມ້ກະທັ້ງເຮັດໃຫ້ເກີດໄຟໄຫມ້.

ສະຫຼັບອາກາດມີຫ້ອງດັບໄຟພາຍໃນທີ່ອອກແບບມາພິເສດ. ເມື່ອ arc ຖືກສ້າງຂຶ້ນ, ມັນຖືກຂັບເຄື່ອນເຂົ້າໄປໃນຫ້ອງນີ້, ບ່ອນທີ່ມັນຖືກແບ່ງອອກເປັນ arcs ຂະຫນາດນ້ອຍກວ່າຈໍານວນຫລາຍແລະເຢັນຢ່າງໄວວາໂດຍອາກາດອ້ອມຂ້າງ, ສົ່ງຜົນໃຫ້ extinguishment ຂອງ arc ໄດ້.

ຄໍາຮ້ອງສະຫມັກ

1. ການປົກປ້ອງເຄື່ອງໃຊ້ໃນຄົວເຮືອນ: ເຄື່ອງຕັດວົງຈອນຂະຫນາດນ້ອຍໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງປັບອາກາດ, ເຄື່ອງຊັກຜ້າແລະເຄື່ອງໃຊ້ໃນເຮືອນອື່ນໆເພື່ອຄວາມປອດໄພຂອງໄຟຟ້າໃນຄົວເຮືອນ. ປົກປ້ອງອຸປະກອນ ແລະຄວາມປອດໄພສ່ວນຕົວ.

2. ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ: Air-Switch Circuit Breakers ມີຄວາມສໍາຄັນຫຼາຍໃນລະບົບອັດຕະໂນມັດອຸດສາຫະກໍາ, ລະບົບພະລັງງານແລະອຸປະກອນການສື່ສານ, overload ແລະການປ້ອງກັນວົງຈອນສັ້ນ, ເຊິ່ງສາມາດຮັບປະກັນການເຮັດວຽກທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າໃນລະບົບໄຟຟ້າສະລັບສັບຊ້ອນ.

ຂໍ້ໄດ້ປຽບ

ປະສິດທິພາບຄວາມປອດໄພທີ່ດີ: PUGAO ມີທີມງານວິຊາການຂອງຕົນເອງ ແລະ ນຳໃຊ້ເທັກໂນໂລຍີການຄວບຄຸມທາງອີເລັກໂທຣນິກທີ່ກ້າວໜ້າ, ເຊິ່ງມີໜ້າທີ່ປ້ອງກັນຄວາມປອດໄພສູງສຸດ ແລະ ສາມາດຕັດກະແສໄຟຟ້າອັດຕະໂນມັດເມື່ອໄຟຟ້າຜິດປົກກະຕິ, ດັ່ງນັ້ນຈຶ່ງສາມາດປ້ອງກັນໄຟໄໝ້ ແລະ ອຸບັດຕິເຫດອື່ນໆໄດ້ຢ່າງມີປະສິດທິພາບ.

ການຕິດຕັ້ງແລະການບໍາລຸງຮັກສາງ່າຍ: ຫນາແຫນ້ນແລະສະດວກ, ບໍ່ວ່າຈະເປັນການຕິດຕັ້ງອຸປະກອນໃຫມ່ຫຼື overhauling ວົງຈອນ, ມັນງ່າຍແລະໄວສໍາລັບການບໍາລຸງຮັກສາປະຈໍາວັນແລະການທົດແທນ.

ການ​ນໍາ​ໃຊ້​ທີ່​ເຂັ້ມ​ແຂງ​: Air-Switch Circuit Breakers ສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຕ້ອງການຂອງລະບົບໄຟຟ້າທີ່ແຕກຕ່າງກັນ, ລວມທັງຕົວກໍານົດການສະເພາະ, ຍີ່ຫໍ້, ແລະອື່ນໆ.

ຄຳແນະນຳການນຳໃຊ້

1. ເລືອກກະແສທີ່ຖືກຈັດອັນດັບທີ່ຖືກຕ້ອງ

ກະແສໄຟຟ້າທີ່ຖືກຈັດອັນດັບຂອງ Air-Switch Circuit Breaker ຄວນເປັນ ≥ 1.2 ຫາ 1.5 ເທົ່າຂອງກະແສການໂຫຼດຕົວຈິງ. ການເລືອກອັນດັບທີ່ຕໍ່າເກີນໄປອາດເຮັດໃຫ້ການຕົກຄ້າງເລື້ອຍໆ, ໃນຂະນະທີ່ເລືອກອັນໃດນຶ່ງທີ່ສູງເກີນໄປຈະເຮັດໃຫ້ເກີດຄວາມອ່ອນໄຫວໃນການປົກປ້ອງ. ກະລຸນາໃຫ້ລາຍລະອຽດສະເພາະຂອງໂຄງການຂອງທ່ານ, ແລະ PUGAO ຈະປະເມີນຄວາມຕ້ອງການຂອງທ່ານແລະແນະນໍາການແກ້ໄຂທີ່ເຫມາະສົມ.

2. ເລືອກເສັ້ນໂຄ້ງ Tripping ທີ່ເໝາະສົມໂດຍອີງໃສ່ການໂຫຼດ

ປະເພດ B: ແສງສະຫວ່າງແລະການໂຫຼດຕ້ານທານ

ປະເພດ C: ອຸປະກອນທົ່ວໄປ, ປ່ຽງໄຟຟ້າ, ແລະມໍເຕີຂະຫນາດນ້ອຍ

ປະເພດ D: ອຸປະກອນທີ່ມີກະແສ inrush ສູງແລະມໍເຕີຂະຫນາດໃຫຍ່

ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ບໍ່​ແນ່​ໃຈວ່​າ​, ໃຫ້​ບຸ​ລິ​ມະ​ສິດ​ໃນ​ການ​ເລືອກ C-Curve​, ເນື່ອງ​ຈາກ​ວ່າ​ມັນ​ສະ​ຫນອງ​ການ versatility ທີ່​ຍິ່ງ​ໃຫຍ່​ທີ່​ສຸດ​.

3. ການຕິດຕັ້ງທີ່ເຫມາະສົມ

ເມື່ອຕິດຕັ້ງ ACB, ມັນຕ້ອງຖືກຕິດຕັ້ງຢູ່ເທິງລົດໄຟ DIN ມາດຕະຖານ. ປາຍສາຍໄຟຕ້ອງຖືກຮັດໃຫ້ແໜ້ນເພື່ອປ້ອງກັນການວ່າງ ແລະ ການເກີດຄວາມຮ້ອນເກີນທີ່ຕາມມາ. ໃຊ້ສາຍໄຟທີ່ສອດຄ້ອງກັບຄວາມຕ້ອງການຂອງເຄື່ອງວັດແທກທີ່ລະບຸໄວ້ (ເຊັ່ນ: ສໍາລັບລະດັບ 32A, ແນະນຳໃຫ້ໃຊ້ສາຍເສັ້ນຜ່າສູນກາງ≥ 4mm²).

ສະພາບແວດລ້ອມການຕິດຕັ້ງທີ່ແນະນໍາ: ຕິດຕັ້ງພາຍໃນປ່ອງທີ່ແຫ້ງ, ມີລະບາຍອາກາດໄດ້ດີ. ຫຼີກເວັ້ນການສໍາຜັດກັບອຸນຫະພູມສູງ, ຄວາມຊຸ່ມຊື່ນ, ຫຼືສະພາບແວດລ້ອມ corrosive; ຖ້າຈໍາເປັນ, ຕິດຕັ້ງຕູ້ປ້ອງກັນເພີ່ມເຕີມ.

4. ຫຼີກເວັ້ນການປະຕິບັດການໂຫຼດເຕັມທີ່ຍາວນານ

ແນະນໍາໃຫ້ຮັກສາປະຈຸບັນປະຕິບັດຕົວຈິງພາຍໃນ 70%-80% ຂອງມູນຄ່າການຈັດອັນດັບ. ການເຮັດວຽກທີ່ຍາວນານໃນເວລາໂຫຼດເຕັມສາມາດນໍາໄປສູ່ການເພີ່ມອຸນຫະພູມຫຼາຍເກີນໄປແລະອາຍຸການບໍລິການສັ້ນລົງ.

ຄວາມຜິດທົ່ວໄປແລະການແກ້ໄຂບັນຫາ

ຄວາມຜິດປົກກະຕິໃນເຄື່ອງຕັດວົງຈອນຂອງແອ-ສະວິດທ໌ ໂດຍທົ່ວໄປແລ້ວເກີດມາຈາກການໂຫຼດເກີນ, ສາຍໄຟບໍ່ດີ, ຫຼືການເລືອກຜະລິດຕະພັນທີ່ບໍ່ເໝາະສົມ. ໂດຍການຮັບປະກັນການເລືອກຜະລິດຕະພັນທີ່ຖືກຕ້ອງ, ການຕິດຕັ້ງທີ່ເຫມາະສົມ, ແລະການກວດກາເປັນປົກກະຕິ, ຫຼາຍກວ່າ 90% ຂອງບັນຫາທີ່ເປັນໄປໄດ້ສາມາດຫຼີກເວັ້ນໄດ້ຢ່າງມີປະສິດທິພາບ.

ຄຽງຄູ່ກັບການຈັດສົ່ງຜະລິດຕະພັນຂອງທ່ານ, ພວກເຮົາໃຫ້ຄໍາແນະນໍາທີ່ສົມບູນແບບກ່ຽວກັບການຕິດຕັ້ງ, ການນໍາໃຊ້ແລະການບໍາລຸງຮັກສາ; ບັນຊີລາຍຊື່ຕໍ່ໄປນີ້ຂອງບັນຫາທົ່ວໄປເຮັດຫນ້າທີ່ເປັນເອກະສານອ້າງອີງທີ່ເປັນປະໂຫຍດ.

1. ການເດີນທາງເລື້ອຍໆ

ອາການ: ຫຼັງຈາກໃຊ້ງານເຄື່ອງໃຊ້ໄຟຟ້າສູງເປັນໄລຍະໆ, ເຄື່ອງຕັດວົງຈອນຈະເຄື່ອນທີ່ໂດຍອັດຕະໂນມັດ, ແລະສະວິດຈະຮູ້ສຶກອົບອຸ່ນເມື່ອແຕະໄດ້ຢ່າງຈະແຈ້ງ.

ສາເຫດ:

ການໂຫຼດຫຼາຍເກີນໄປ: ກະແສໄຟຟ້າທັງໝົດທີ່ດຶງອອກມາຈາກເຄື່ອງໃຊ້ໄຟຟ້າທີ່ເຮັດວຽກພາຍໃນວົງຈອນເກີນຄວາມຈຸຂອງກະແສໄຟຟ້າທີ່ຖືກປະເມີນໄວ້.

ອຸນຫະພູມແວດລ້ອມອ້ອມຂ້າງສູງ: ການກະຈາຍຄວາມຮ້ອນທີ່ບໍ່ດີຢູ່ພາຍໃນກ່ອງແຈກຢາຍເຮັດໃຫ້ອົງປະກອບການຮັບຮູ້ຄວາມຮ້ອນພາຍໃນຂອງເບຣກເກີເກີດກ່ອນໄວອັນຄວນ.

ການແກ້ໄຂ: ຫຼຸດຜ່ອນຈໍານວນເຄື່ອງໃຊ້ໄຟຟ້າສູງທີ່ເຊື່ອມຕໍ່ກັບວົງຈອນດຽວກັນເພື່ອແຈກຢາຍການໂຫຼດ.

ຖ້າການໂຫຼດແມ່ນມີຄວາມຈໍາເປັນຢ່າງແທ້ຈິງແລະຂໍ້ກໍາຫນົດຂອງສາຍໄຟທີ່ມີຢູ່ອະນຸຍາດໃຫ້ມັນ, ຍົກລະດັບເປັນເຄື່ອງຕັດວົງຈອນທີ່ມີອັດຕາປະຈຸບັນສູງກວ່າ.

2. ການເດີນທາງທັນທີທັນໃດ

ອາການ: ທັນທີຫຼັງຈາກປິດເຄື່ອງຕັດວົງຈອນ ຫຼື ສຽບໃສ່ອຸປະກອນສະເພາະ, ເບກເກີຈະເຄື່ອນຕົວທັນທີ—ມັກຈະມີສຽງດັງ ຫຼື ມີດອກໄຟທີ່ເຫັນໄດ້.

ສາເຫດ:

ສາຍລັດວົງຈອນ: ສາຍໄຟສົດໄດ້ເຂົ້າມາຕິດຕໍ່ໂດຍກົງກັບສາຍກາງ.

ເຄື່ອງໃຊ້ເສຍຫາຍ: ໄຟຟ້າພາຍໃນເສຍຫາຍ ຫຼື ໄຟຟ້າລັດວົງຈອນໄດ້ເກີດຂຶ້ນພາຍໃນໜຶ່ງໃນອຸປະກອນທີ່ເຊື່ອມຕໍ່.

ການແກ້ໄຂ: ຢ່າພະຍາຍາມບັງຄັບເບກເກີປິດຊໍ້າໆ. ຖອດປລັກເຄື່ອງໃຊ້ທັງໝົດທີ່ເຊື່ອມຕໍ່ກັບວົງຈອນສະເພາະນັ້ນ, ຈາກນັ້ນພະຍາຍາມປິດເບກເກີອີກຄັ້ງ.

ຖ້າເບກເກີບໍ່ເຄື່ອນທີ່ອີກຕໍ່ໄປ, ມັນສະແດງວ່າຫນຶ່ງໃນເຄື່ອງໃຊ້ມີຄວາມຜິດ; ຖ້າມັນຍັງສືບຕໍ່ເດີນທາງ, ມັນຊີ້ໃຫ້ເຫັນວ່າສາຍໄຟທີ່ຝັງຢູ່ໃນກໍາແພງແມ່ນເສຍຫາຍ, ຮຽກຮ້ອງໃຫ້ມີການກວດສອບໂດຍຊ່າງໄຟຟ້າມືອາຊີບ.

3. ສະຫຼັບລີເວີບໍ່ສາມາດຣີເຊັດໄດ້

ອາການ: ຫຼັງຈາກ tripping, lever ສະຫຼັບມີຄວາມຮູ້ສຶກວ່າງຫຼື limp; ເມື່ອຖືກກົດໃສ່ຕໍາແຫນ່ງ "ON", ມັນທັນທີກັບຄືນໄປຫາຕໍາແຫນ່ງ "OFF".

ສາເຫດ:

ຄວາມຜິດບໍ່ຖືກລຶບລ້າງ: ວົງຈອນສັ້ນ ຫຼືການໂຫຼດເກີນທີ່ຮຸນແຮງຍັງມີຢູ່ພາຍໃນສາຍ; ກົນໄກ "ການເດີນທາງຟຣີ" ຂອງ breaker ວົງຈອນແມ່ນມີສ່ວນຮ່ວມເພື່ອສະຫນອງການປົກປ້ອງ.

ຄວາມເສຍຫາຍຂອງກົນໄກພາຍໃນ: ຫຼັງຈາກເຫດການວົງຈອນສັ້ນທີ່ສຸດ, ຕິດຕໍ່ພົວພັນພາຍໃນອາດຈະຖືກເຊື່ອມເຂົ້າກັນ, ຫຼືພາກຮຽນ spring ກົນຈັກອາດຈະໄດ້ຮັບຄວາມເສຍຫາຍ fatigue.

ການແກ້ໄຂ: ທຳອິດ, ໃຫ້ກວດເບິ່ງວ່າປຸ່ມຣີເຊັດໃນອຸປະກອນປະຈຸບັນທີ່ເຫຼືອ (RCD) ລົ້ມເຫລວຫຼືບໍ່.

ຖ້າທ່ານບໍ່ສາມາດປິດເບກເກີໄດ້ເຖິງແມ່ນວ່າຈະປະຕິເສດຄວາມຜິດພາຍນອກ, ມັນຊີ້ໃຫ້ເຫັນວ່າຕົວຕັດວົງຈອນຕົວມັນເອງເສຍຫາຍແລະຕ້ອງໄດ້ຮັບການປ່ຽນແທນ.

4. Terminal Overheating ຫຼືການປ່ຽນສີທີ່ຢູ່ອາໄສ

ອາການ: ກວດພົບກິ່ນເໝັນ, ຫຼືພົກພາສຕິກທີ່ຢູ່ອ້ອມຮອບສາຍໄຟຂອງເບຣເກີເກີ້ປະກົດມີສີເຫຼືອງ ຫຼື ດຳ.

ສາເຫດ:

ການ​ເຊື່ອມ​ຕໍ່​ວ່າງ​: ນີ້​ປະ​ກອບ​ເປັນ​ອັນ​ຕະ​ລາຍ​ອັນ​ຕະ​ລາຍ​ທີ່​ສຸດ​. ຄວາມລົ້ມເຫຼວທີ່ຈະແຫນ້ນ screws ຢ່າງຖືກຕ້ອງເພີ່ມຄວາມຕ້ານທານການຕິດຕໍ່, ສ້າງຄວາມຮ້ອນທີ່ຮຸນແຮງ.

ເຄື່ອງວັດສາຍໄຟທີ່ບໍ່ກົງກັນ: ການໃຊ້ສາຍໄຟບາງເກີນໄປ ສົ່ງຜົນໃຫ້ຄວາມຮ້ອນຖືກໂອນໂດຍກົງໄປຫາຕົວຕັດວົງຈອນ.

ການແກ້ໄຂ: ຕັດໄຟທັນທີ! ຕັດປາຍສາຍໄຟທີ່ໄໝ້ອອກ, ຖອດສາຍສນວນອອກໃໝ່, ແລະຮັດສະກູໃຫ້ແໜ້ນ. ຖ້າທີ່ຢູ່ອາໃສຂອງ breaker ວົງຈອນໄດ້ກາຍເປັນຜິດປົກກະຕິເນື່ອງຈາກຄວາມຮ້ອນ, ຫນ່ວຍບໍລິການທັງຫມົດຕ້ອງໄດ້ຮັບການທົດແທນ.

5. ສຽງ Buzzing ທີ່ແຕກຕ່າງກັນໃນລະຫວ່າງການປະຕິບັດງານ

ອາການ: ໃນຂະນະທີ່ໃຊ້ງານຢູ່, ຕົວຕັດວົງຈອນຈະສົ່ງສຽງດັງໄຟຟ້າຢ່າງບໍ່ຢຸດຢັ້ງ (ລັກສະນະຂອງກະແສໄຟຟ້າ AC).

ສາເຫດ:

ການສັ່ນສະເທືອນກົນໄກແມ່ເຫຼັກໄຟຟ້າ: ພາຍໃນແຂນແມ່ເຫຼັກໄຟຟ້າບໍ່ສະເຫມີກັນ, ຫຼືວັດຖຸຕ່າງປະເທດໄດ້ເຂົ້າໄປໃນກົນໄກ.

ການໂຫຼດກະແສໄຟຟ້າສູງ: ເມື່ອປະຕິບັດການໃກ້ກັບຄວາມສາມາດເຕັມ, ກໍາລັງພາກສະຫນາມແມ່ເຫຼັກເຮັດໃຫ້ອົງປະກອບພາຍໃນ resonate ເລັກນ້ອຍ.

ການ​ແກ້​ໄຂ​: ເປັນ​ສຽງ buzzing faint ຫຼາຍ​ແມ່ນ​ປົກ​ກະ​ຕິ​ປົກ​ກະ​ຕິ​. ຢ່າງໃດກໍຕາມ, ຖ້າສຽງດັງຫຼືຮຸນແຮງ - ໂດຍສະເພາະຖ້າມາພ້ອມກັບຄວາມຮ້ອນເກີນໄປ - ມັນສະແດງວ່າອົງປະກອບພາຍໃນແມ່ນອາຍຸ; ການທົດແທນຂອງຫົວຫນ່ວຍແມ່ນແນະນໍາໃຫ້.
