ພາລະບົດບາດຂອງ breakers ວົງຈອນຂະຫນາດນ້ອຍ

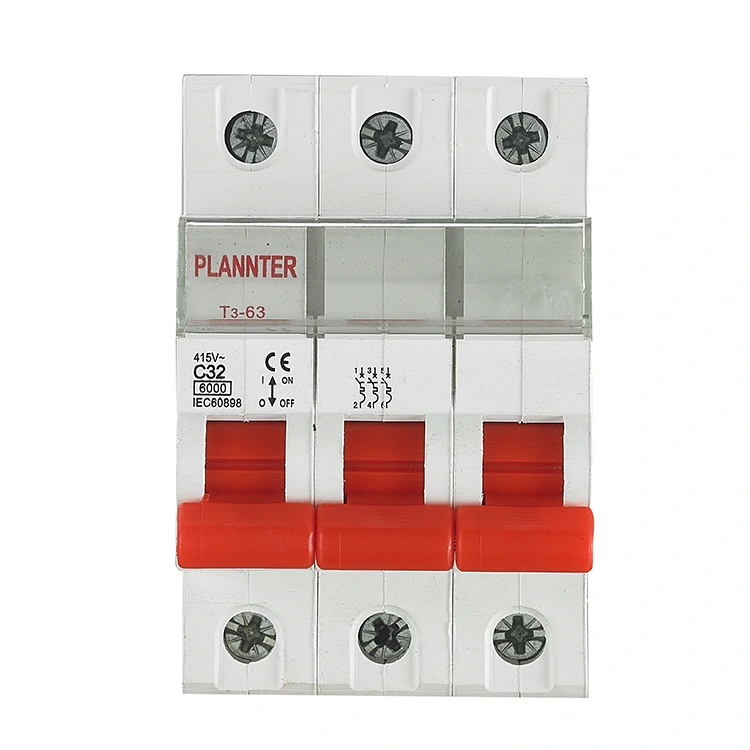

ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ(MCBs) ແມ່ນອຸປະກອນປ້ອງກັນກະແສໄຟຟ້າເກີນທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການແຜ່ກະຈາຍພະລັງງານແຮງດັນຕ່ໍາ, ຕົ້ນຕໍສໍາລັບການ overload ແລະການປ້ອງກັນວົງຈອນສັ້ນແລະການດໍາເນີນງານການສະຫຼັບບໍ່ເລື້ອຍໆ. ຫນ້າທີ່ຕົ້ນຕໍຂອງພວກເຂົາປະກອບມີ:

1. ການປ້ອງກັນການໂຫຼດເກີນ

ເມື່ອກະແສໄຟຟ້າເກີນຂອບເຂດທີ່ກໍານົດໄວ້ (ເຊັ່ນ: ກະແສໄຟຟ້າຄົງທີ່ 1.45 ເທົ່າຂອງກະແສໄຟຟ້າ), ເຄື່ອງຕັດວົງຈອນຕັດການເຊື່ອມຕໍ່ຜ່ານກົນໄກການເດີນທາງຄວາມຮ້ອນ, ປ້ອງກັນຄວາມຮ້ອນເກີນ ແລະໄຟທີ່ເກີດຈາກສາຍໄຟ. ຕົວຢ່າງ, ໃນລະດູຮ້ອນ, ເມື່ອເຄື່ອງປັບອາກາດແລ່ນເປັນໄລຍະເວລາທີ່ຍາວນານແລະປະຈຸບັນເກີນຂອບເຂດຈໍາກັດ, MCB ສາມາດເປີດໃຊ້ໄດ້ທັນທີ.

2. ປ້ອງກັນລັດວົງຈອນ

ເມື່ອຄວາມຜິດຂອງວົງຈອນສັ້ນສ້າງກະແສໄຟຟ້າສູງຊົ່ວຄາວ, ອຸປະກອນການເດີນທາງແມ່ເຫຼັກໄຟຟ້າຈະຕັດການເຊື່ອມຕໍ່ພາຍໃນ milliseconds ຢ່າງໄວວາ, ຈໍາກັດຂອບເຂດຂອງຄວາມຜິດ. ໃນສະຖານະການອຸດສາຫະກໍາ, ຄຸນນະສົມບັດນີ້ສາມາດປ້ອງກັນສາຍການຜະລິດຈາກການເປັນອໍາມະພາດໂດຍວົງຈອນສັ້ນ.

3. ປ້ອງກັນແຮງດັນໄຟຟ້າ (ເລືອກແບບ)

ເມື່ອແຮງດັນໄຟຟ້າຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຫຼືໄຟໄຫມ້ເກີດຂຶ້ນ, ອຸປະກອນການເດີນທາງ undervoltage ປ່ອຍ armature ຂອງຕົນ, ປິດພະລັງງານແລະຮຽກຮ້ອງໃຫ້ມີການປັບຄູ່ມືເພື່ອປ້ອງກັນບໍ່ໃຫ້ອຸປະກອນເຮັດວຽກຢູ່ໃນແຮງດັນຜິດປົກກະຕິ.

4. ການ​ເຄື່ອນ​ໄຫວ​ສາຍ​ສະ​ຫຼັບ​

ພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກປົກກະຕິ, ມັນສາມາດຖືກນໍາໃຊ້ເປັນວົງຈອນປິດ / ປິດເລື້ອຍໆ, ເຫມາະສົມສໍາລັບການບໍາລຸງຮັກສາອຸປະກອນຫຼືການປັບການສະຫນອງພະລັງງານຊົ່ວຄາວ.

00:00 ຄວາມສໍາຄັນຂອງ Miniature Breakers ວົງຈອນ

00:14 ລະບົບປ້ອງກັນວົງຈອນເບື້ອງຕົ້ນ

00:31 ຂໍ້ໄດ້ປຽບຂອງ Miniature Breakers ວົງຈອນ

00:41 ຫຼັກການການເຮັດວຽກຂອງເຄື່ອງຕັດວົງຈອນຂະຫນາດນ້ອຍ

01:19 ກົນໄກປ້ອງກັນລັດວົງຈອນ

01:31 ອັນຕະລາຍ Arc ແລະອົງປະກອບ Arc-Quenching

01:48 ກົນໄກການປ້ອງກັນການໂຫຼດເກີນ

02:11 ຄວາມແຕກຕ່າງລະຫວ່າງ Short-Circuit ແລະ Overload

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ທີ່ຢູ່ອາໄສ: ປົກປ້ອງວົງຈອນເຊັ່ນ: ແສງສະຫວ່າງແລະເຕົ້າສຽບ, ໂດຍແຕ່ລະວົງຈອນຮຽກຮ້ອງໃຫ້ມີການຕັ້ງຄ່າແຍກຕ່າງຫາກ (ເຊັ່ນ: 20A ສໍາລັບເຮືອນຄົວແລະ 16A ສໍາລັບສາຍໄຟ).

ອາຄານພານິດ: ຮັບປະກັນການເຮັດວຽກທີ່ໝັ້ນຄົງຂອງລະບົບເຊັ່ນ: ເຄື່ອງປັບອາກາດ ແລະ ລິບໃນສູນການຄ້າ ແລະ ອາຄານຫ້ອງການ.

ອຸດສາຫະກໍາ: ສະຫນອງການປົກປ້ອງອຸປະກອນການຜະລິດໃນຕອນທ້າຍ, ກອບເປັນຈໍານວນລະບົບປ້ອງກັນຊັ້ນທີ່ມີຊັ້ນອຸດສາຫະກໍາເຄື່ອງຕັດວົງຈອນ(ເຊັ່ນ: MCCBs).

ມາດຕະຖານເຕັກນິກ

ຕ້ອງປະຕິບັດຕາມ T/CEEIA 255-2016 ແລະມາດຕະຖານອື່ນໆ, ຮຽກຮ້ອງໃຫ້ມີອາຍຸການກົນຈັກຂອງ 4,000 ຮອບຫຼືສູງກວ່າ, ທົນທານຕໍ່ insulation ກັບອຸນຫະພູມສູງເຖິງ 750 ° C, ແລະເຄື່ອງຫມາຍທີ່ຈະແຈ້ງຂອງອັດຕາປະຈຸບັນແລະຄວາມສາມາດແຕກຫັກ.
