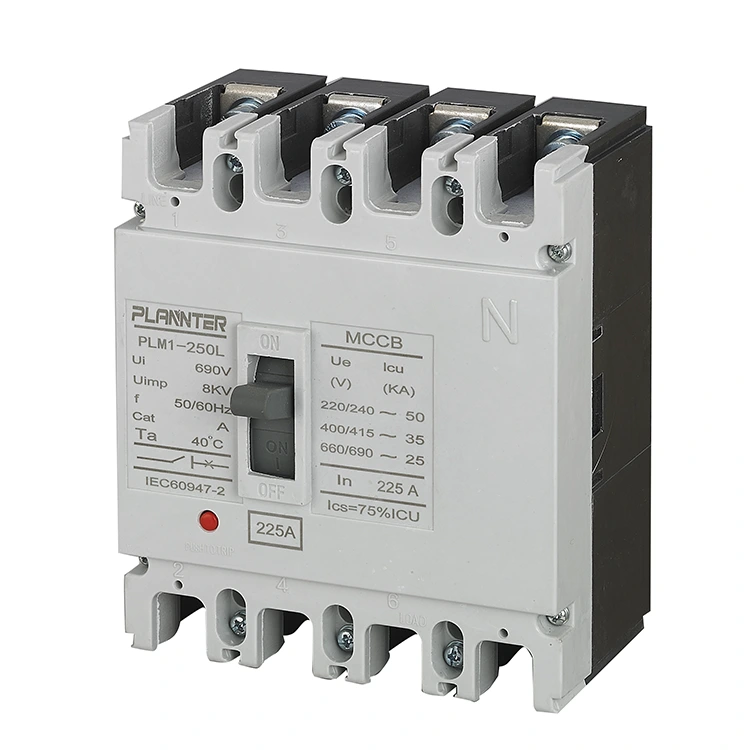

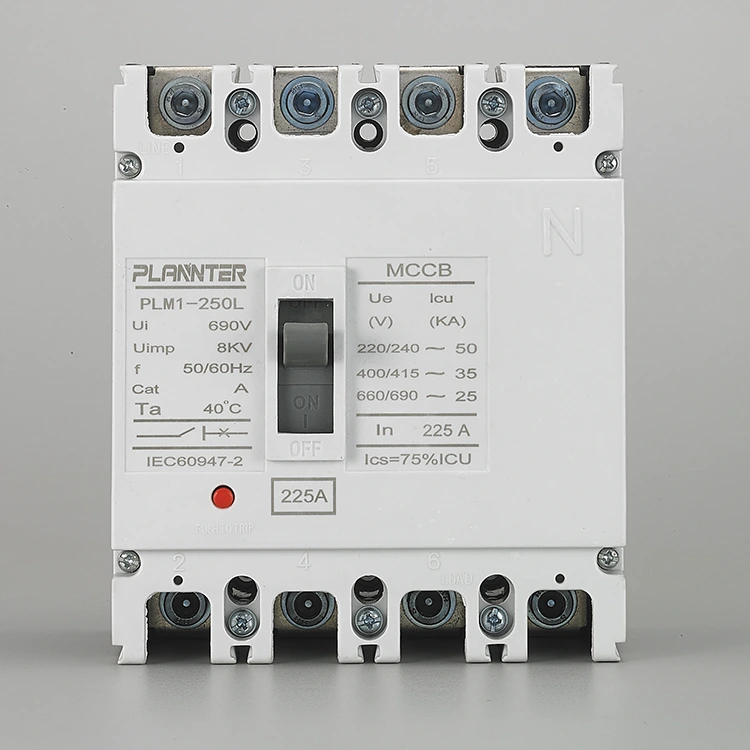

AC 4 Pole Molded Case Circuit Breaker 225A

AC 4 Pole Molded Case Breaker 225A ແມ່ນຫຍັງ?

ໄດ້AC 4 Pole Molded Case Circuit Breaker 225Aເປັນອຸປະກອນປ້ອງກັນໄຟຟ້າພິເສດທີ່ຖືກອອກແບບມາເພື່ອປົກປ້ອງວົງຈອນສາມເຟດທີ່ມີເສັ້ນກາງ (L1, L2, L3, N). ຈັດອັນດັບສໍາລັບ 225 Amperes, ມັນເຮັດຫນ້າທີ່ເປັນອົງປະກອບຫຼັກສໍາລັບການແຜ່ກະຈາຍພະລັງງານລະດັບປານກາງ, ປົກປ້ອງອຸປະກອນລົງລຸ່ມຈາກການໂຫຼດເກີນແລະວົງຈອນສັ້ນໃນຂະນະທີ່ຮັບປະກັນການແຍກລະບົບທັງຫມົດ.

ມັນເຮັດວຽກແນວໃດ, ປະຕິບັດການ, ແລະດີບັກ

ກົນໄກການດໍາເນີນງານ

ຫນ່ວຍບໍລິການມີກົນໄກປະຕິບັດງານຄູ່ມືທີ່ຊັດເຈນ, ຕອບສະຫນອງກັບຄໍາຄຶດຄໍາເຫັນ tactile ທີ່ແຕກຕ່າງກັນ. ຕໍາ​ແຫນ່ງ​ມື​ຖື​ໄດ້​ຖືກ​ຫມາຍ​ຢ່າງ​ຊັດ​ເຈນ​:

• ເປີດ:ວົງຈອນປິດແລະພະລັງງານ.
• ປິດ:ວົງຈອນເປີດແລະ de-energized.
• tripped:ຕໍາແໜ່ງລະດັບປານກາງທີ່ຊີ້ໃຫ້ເຫັນຄວາມຜິດເກີດຂຶ້ນ.

ຫຼັກການການເຮັດວຽກ

AC 4 Pole Molded Case Breaker 225A ໃຊ້ຫນ່ວຍເດີນທາງແມ່ເຫຼັກຄວາມຮ້ອນສໍາລັບການປົກປ້ອງສອງຊັ້ນ:

• ການປ້ອງກັນຄວາມຮ້ອນ (ການໂຫຼດເກີນ):ໃຊ້ອົງປະກອບ bimetallic ເພື່ອສະຫນອງ inverse-time tripping. ກະແສໄຟຟ້າເກີນທີ່ສູງຂຶ້ນ, ການເດີນທາງໄວຂຶ້ນ.
• ການປ້ອງກັນແມ່ເຫຼັກ (ວົງຈອນສັ້ນ):ສະຫນອງການຕອບໂຕ້ທັນທີເພື່ອລ້າງກະແສຄວາມຜິດທີ່ມີຄວາມຫນາແຫນ້ນສູງ (ເຖິງສິບ kA) ທັນທີ.

ການມອບໝາຍ ແລະອຸປະກອນເສີມ

ຊຸດສະຫນອງການຂະຫຍາຍທີ່ເຂັ້ມແຂງສໍາລັບຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກສະເພາະ. ການມອບໝາຍກ່ຽວຂ້ອງກັບການຕິດຕັ້ງ add-ons ທີ່ຕ້ອງການເຂົ້າໄປໃນຊ່ອງທີ່ກໍານົດ:

• ຕິດຕໍ່ພົວພັນຊ່ວຍ:ສໍາລັບສັນຍານໄລຍະໄກຂອງສະຖານະຂອງ breaker ໄດ້.
• ການປ່ອຍ Shunt:ອະ​ນຸ​ຍາດ​ໃຫ້​ສໍາ​ລັບ​ການ tripping / ເປີດ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ​ຂອງ breaker ໄດ້​.
• ການປ່ອຍແຮງດັນໄຟຟ້າ:ເຄື່ອນຕົວເບກເກີອັດຕະໂນມັດຖ້າແຮງດັນຫຼຸດລົງຕໍ່າກວ່າລະດັບທີ່ປອດໄພ.
• ໂມດູນ RCD:ເພີ່ມການປ້ອງກັນການຮົ່ວໄຫຼຂອງແຜ່ນດິນໂລກເພື່ອຄວາມປອດໄພທີ່ສົມບູນແບບ.

ຄຸນນະສົມບັດດ້ານວິຊາການທີ່ສໍາຄັນແລະຂໍ້ມູນຈໍາເພາະ

ຄວາມອາດສາມາດ

ອັນດັບປັດຈຸບັນຂອງ225A, ເຫມາະສໍາລັບການໂຫຼດການແຜ່ກະຈາຍລະດັບປານກາງ.

ເສົາ

4-Pole (4P):ປົກປ້ອງສາມໄລຍະບວກກັບຄວາມເປັນກາງ, ຮັບປະກັນການໂດດດ່ຽວຢ່າງສົມບູນຂອງວົງຈອນ.

ແຮງດັນ

ອອກແບບສໍາລັບເຄືອຂ່າຍກະຈາຍ AC ມາດຕະຖານ (ປົກກະຕິ 400V / 690V AC).

ຫນ່ວຍບໍລິການການເດີນທາງ

ມາດຕະຖານຄວາມຮ້ອນ-ແມ່ເຫຼັກຫນ່ວຍບໍລິການທີ່ມີການຕັ້ງຄ່າທີ່ສາມາດປັບໄດ້ຫຼືຄົງທີ່ຂຶ້ນກັບຕົວແປຂອງຕົວແບບ.

ຂັດຂວາງການຈັດອັນດັບ

ຄວາມອາດສາມາດຕັດວົງຈອນສັ້ນສູງ (Icu) ສາມາດຈັດການກັບຫຼາຍສິບກິໂລແມັດໄດ້ຢ່າງປອດໄພ.

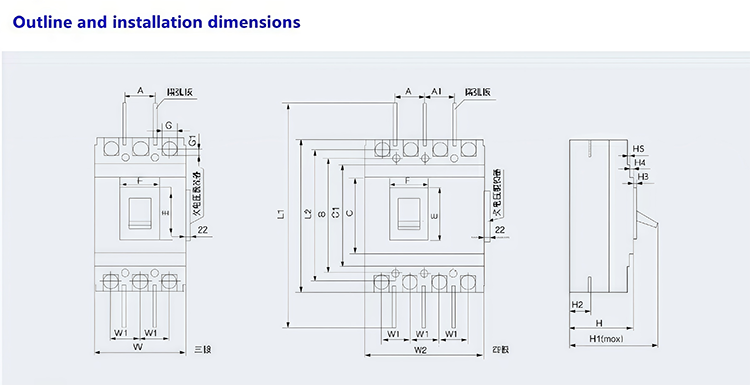

ການຕິດຕັ້ງ

ການ​ນໍາ​ໃຊ້​ຄວາມ​ປອດ​ໄພ​ການເຊື່ອມຕໍ່ bolted, ຮັບປະກັນການໂຕ້ຕອບໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ສໍາລັບຄໍາຮ້ອງສະຫມັກໃນປະຈຸບັນສູງ.

ການກໍ່ສ້າງ

ການ​ອອກ​ແບບ​ກໍ​ລະ​ນີ molded ທີ່​ເຂັ້ມ​ແຂງ​ທີ່​ທົນ​ທານ​ຕໍ່​ຜົນ​ກະ​ທົບ​ແລະ​ຄວາມ​ຫມັ້ນ​ຄົງ​ຂະ​ຫນາດ​.

ການຮັບປະກັນຄຸນນະພາບ & ການຈັດສົ່ງ

ທີ່ Pugao Electric, ຫຼັກການຂອງພວກເຮົາແມ່ນ "ການປ້ອງກັນຂໍ້ບົກພ່ອງຈາກການກ້າວໄປສູ່ຂັ້ນຕອນຕໍ່ໄປ."

• 100% ການກວດກາ:ທຸກໆຫນ່ວຍຜ່ານການທົດສອບກົນຈັກ, ໄຟຟ້າ, ແລະສິ່ງແວດລ້ອມກ່ອນທີ່ຈະຂົນສົ່ງ.
• ການຫຸ້ມຫໍ່ຊັ້ນສົ່ງອອກ:AC 4 Pole Molded Case Breaker 225A ຖືກຮັກສາຄວາມປອດໄພເພື່ອທົນຕໍ່ການຈັດການທາງໄກ.
• ການຈັດສົ່ງໄວ:ຮູບແບບປົກກະຕິມັກຈະມີຢູ່ໃນສິນຄ້າຄົງຄັງ, ໃນຂະນະທີ່ຄໍາສັ່ງທີ່ກໍາຫນົດເອງປະຕິບັດຕາມກໍານົດເວລາການຜະລິດທີ່ຖືກຢືນຢັນ.

<

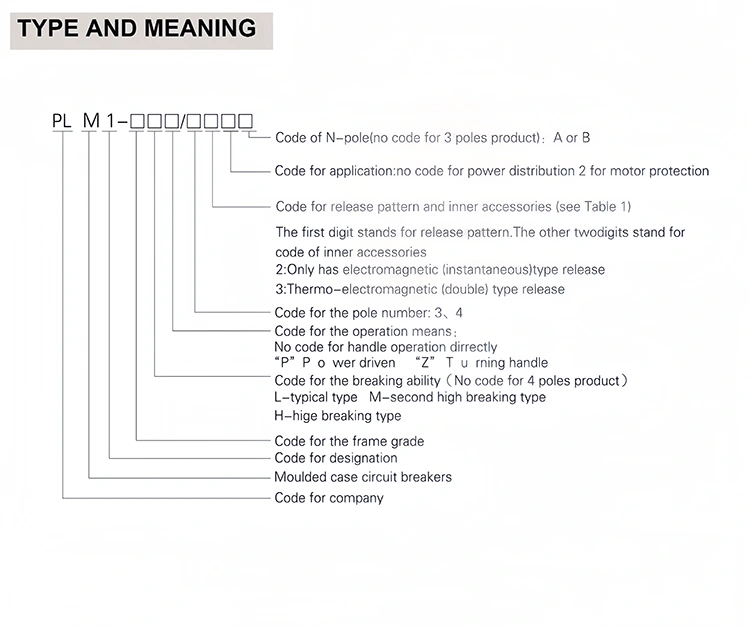

ສະເພາະຜະລິດຕະພັນ

FAQ

ເປັນຫຍັງຕ້ອງໃຊ້ 4-Pole ແທນ 3-Pole?

ເບກເກີ 4 ເສົາຕັດການເຊື່ອມຕໍ່ທັງສາມໄລຍະແລະconductor ເປັນກາງພ້ອມໆກັນ. ນີ້ແມ່ນສິ່ງຈໍາເປັນສໍາລັບ:

• ຄວາມປອດໄພ:ຮັບປະກັນການໂດດດ່ຽວທັງຫມົດຂອງວົງຈອນສໍາລັບພະນັກງານບໍາລຸງຮັກສາ.
• ລະບົບພະລັງງານສຳຮອງ:ຕ້ອງການສໍາລັບສະວິດການໂອນ (ATS) ເພື່ອປ້ອງກັນບໍ່ໃຫ້ loops ເປັນກາງກັບດິນໃນເວລາທີ່ສະຫຼັບລະຫວ່າງຜົນປະໂຫຍດແລະພະລັງງານເຄື່ອງກໍາເນີດ.
• ການຫຼຸດຜ່ອນຄວາມກົມກຽວ:ປ້ອງກັນກະແສກາງທີ່ເກີດຈາກການໂຫຼດທີ່ບໍ່ແມ່ນເສັ້ນ (ເຊັ່ນ: VFDs ແລະຄອມພິວເຕີ).

ລະດັບແຮງດັນແມ່ນຫຍັງ?

ໄດ້AC 4 Pole Molded Case Circuit Breaker 225Aໂດຍທົ່ວໄປແລ້ວແມ່ນຖືກຈັດອັນດັບສໍາລັບແຮງດັນການແຜ່ກະຈາຍອຸດສາຫະກໍາມາດຕະຖານ, ໂດຍທົ່ວໄປສະຫນັບສະຫນູນ400V ຫາ 690V ACລະບົບ. ກະລຸນາອ້າງອີງໃສ່ແຜ່ນປ້າຍຊື່ສະເພາະໃນໜ່ວຍສຳລັບຄ່າແຮງດັນການດຳເນີນການທີ່ມີການຈັດອັນດັບທີ່ແນ່ນອນ (Ue) ແລະແຮງດັນສນວນ (Ui).

ປະເພດຫົວໜ່ວຍການເດີນທາງແມ່ນຫຍັງ?

ຮູບແບບມາດຕະຖານນໍາໃຊ້ aໜ່ວຍເດີນທາງດ້ວຍຄວາມຮ້ອນ-ແມ່ເຫຼັກ:

• ຄວາມຮ້ອນ:ໃຫ້ການປົກປ້ອງເວລາປີ້ນກັບກັນຈາກການໂຫຼດເກີນໂດຍໃຊ້ແຖບ bimetallic.
• ແມ່ເຫຼັກ:ສະຫນອງການປົກປ້ອງທັນທີຕໍ່ກັບວົງຈອນສັ້ນ.

ໝາຍເຫດ: ໜ່ວຍເດີນທາງອີເລັກໂທຣນິກອາດມີໃຫ້ສຳລັບການຕັ້ງຄ່າທີ່ຊັດເຈນກວ່າ.

ຄວາມສາມາດແຕກຫັກແມ່ນຫຍັງ?

ຄວາມອາດສາມາດແຕກຫັກ (Icu) ແຕກຕ່າງກັນໄປຕາມຕົວແປຂອງຕົວແບບສະເພາະແຕ່ຖືກອອກແບບເພື່ອຈັດການກັບກະແສຄວາມຜິດທີ່ສໍາຄັນປົກກະຕິຂອງການແຜ່ກະຈາຍລະດັບປານກາງ. ໄດ້AC 4 Pole Molded Case Circuit Breaker 225Aໂດຍ​ທົ່ວ​ໄປ​ແລ້ວ​ສະ​ຫນອງ​ຄວາມ​ສາ​ມາດ​ແຕກ​ຕ່າງ​ລະ​ຫວ່າງ​ຈາກ​25kA ເຖິງ 85kA(ຢູ່ທີ່ 400V), ຮັບປະກັນວ່າມັນສາມາດຂັດຂວາງວົງຈອນສັ້ນໄດ້ຢ່າງປອດໄພໂດຍບໍ່ມີຄວາມເສຍຫາຍ.
