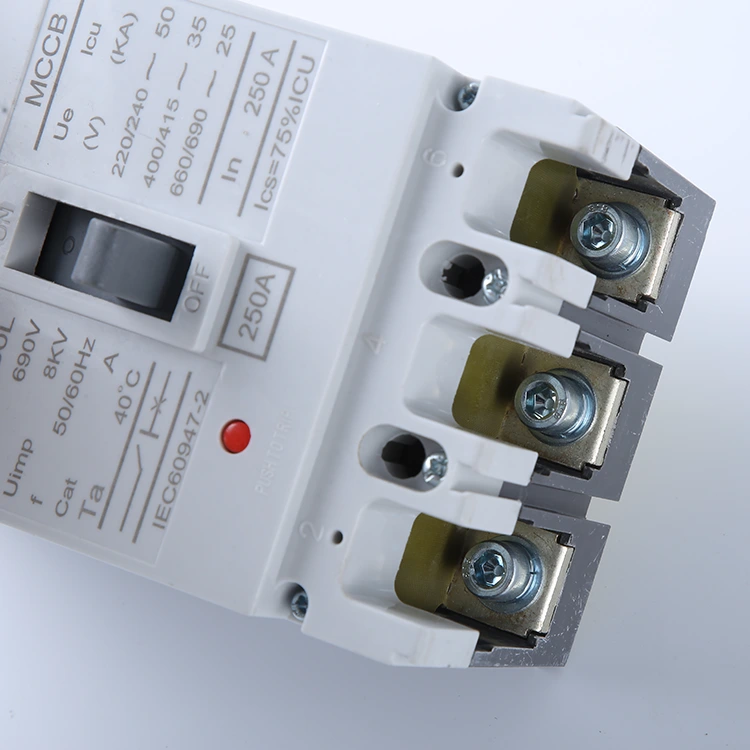

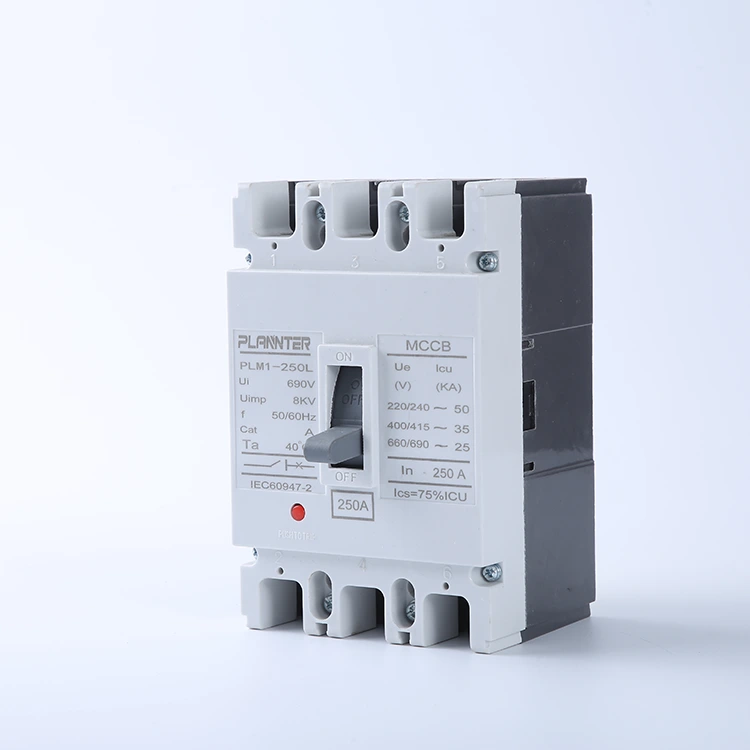

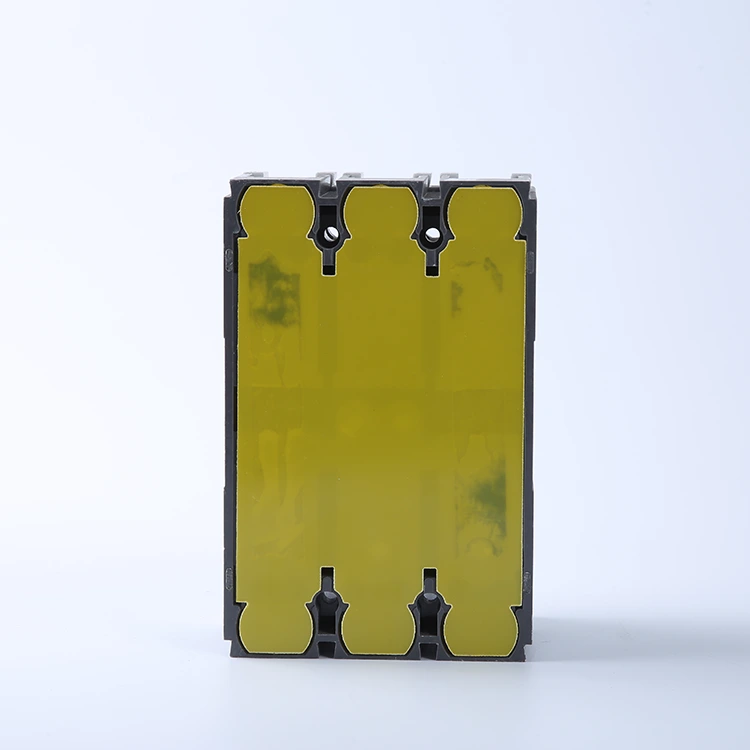

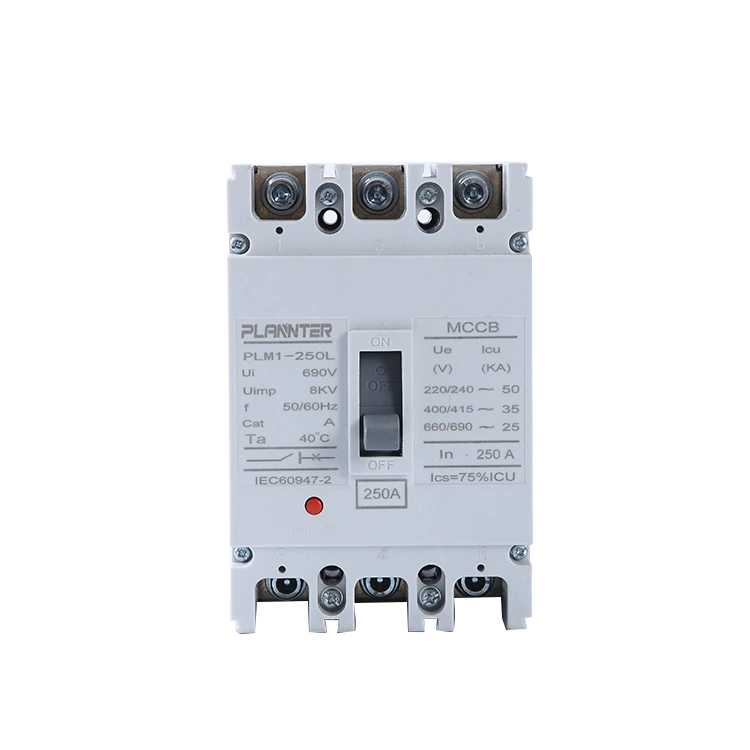

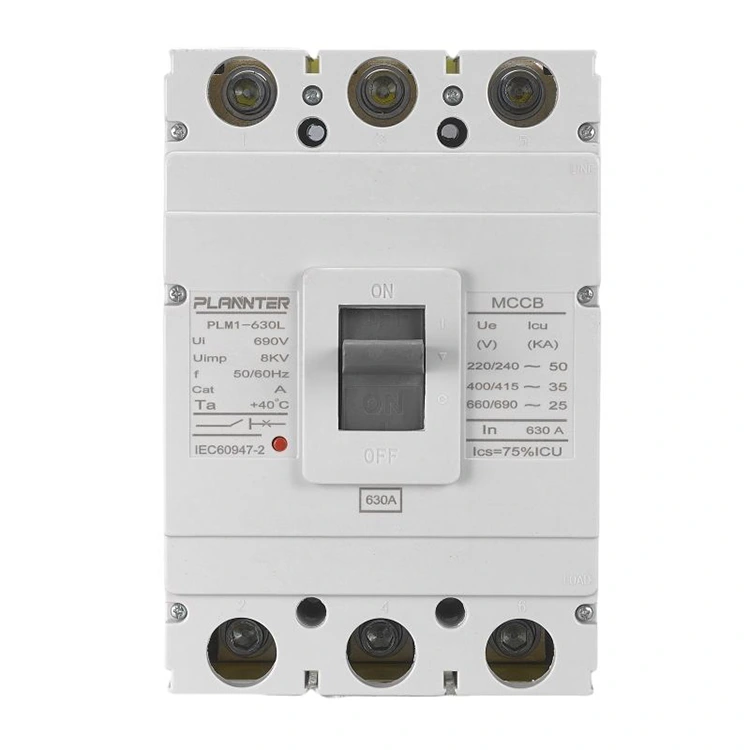

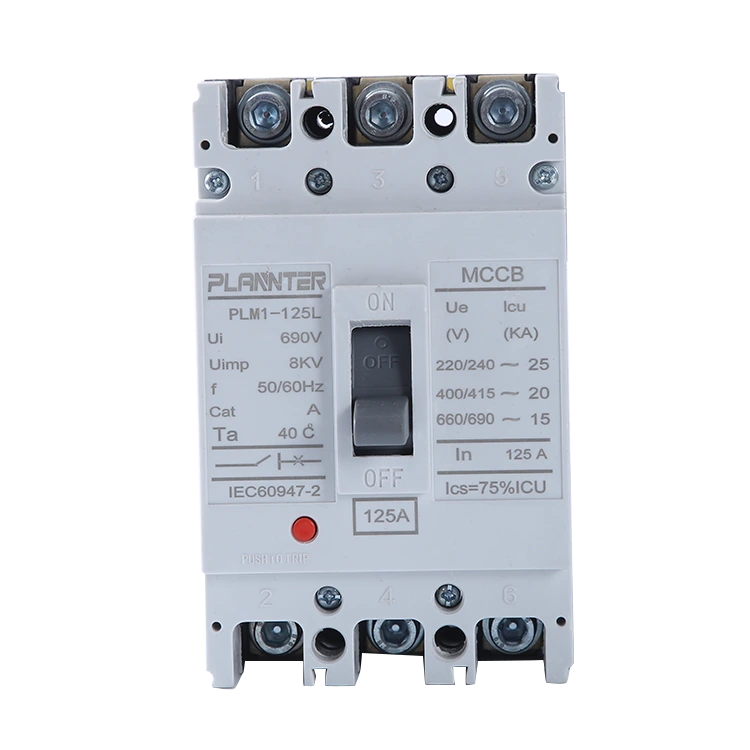

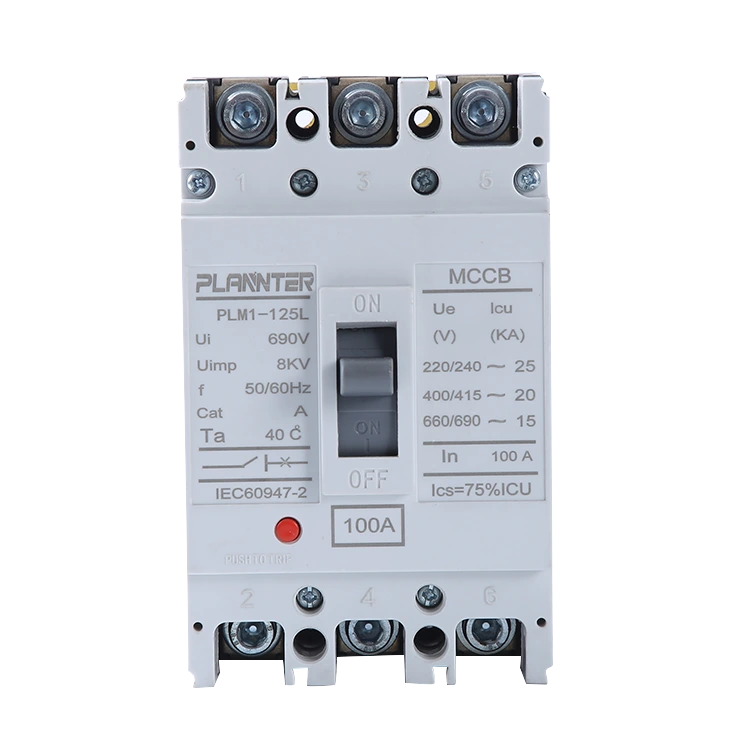

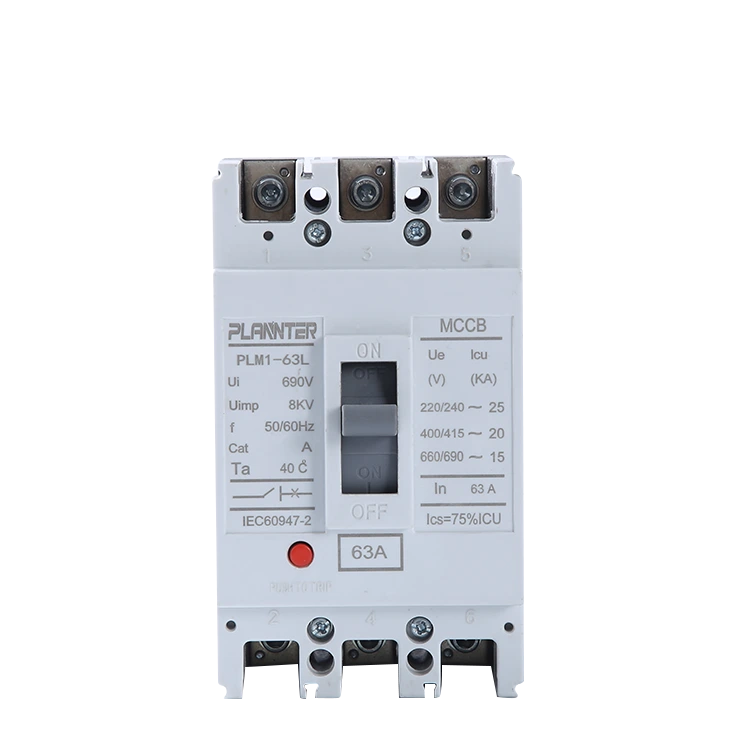

AC ແຮງດັນສູງ Molded Case Breaker ວົງຈອນ

ອັນAC ແຮງດັນສູງ Molded Case Breaker ວົງຈອນເປັນອຸປະກອນປ້ອງກັນວົງຈອນທີ່ເຂັ້ມແຂງທີ່ອອກແບບມາເພື່ອຮັບມືກັບການໂຫຼດໃນປະຈຸບັນສູງແລະສະຖານະການວົງຈອນສັ້ນທີ່ສຸດ. ມັນເຮັດຫນ້າທີ່ເປັນ "ການປ້ອງກັນສຸດທ້າຍ" ສໍາລັບລະບົບພະລັງງານຂອງທ່ານ, ຮັບປະກັນການຂັດຂວາງເຖິງແມ່ນວ່າພາຍໃຕ້ເງື່ອນໄຂຄວາມຜິດຮ້າຍແຮງ.

ການກໍ່ສ້າງດ້ວຍວັດສະດຸທີ່ທົນທານຕໍ່ arc ແລະທົນທານຕໍ່ຜົນກະທົບ, breakers ເຫຼົ່ານີ້ສະຫນອງການປະຕິບັດຄວາມຫມັ້ນຄົງມິຕິມິຕິ, ເຮັດໃຫ້ພວກເຂົາເປັນຫຼັກທີ່ເຊື່ອຖືໄດ້ພາຍໃນຕູ້ຄວບຄຸມພະລັງງານສໍາລັບການດໍາເນີນງານຂະຫນາດໃຫຍ່.

ຄຸນນະສົມບັດທີ່ສໍາຄັນແລະຂໍ້ມູນຈໍາເພາະ

ຊ່ວງແຮງດັນ

ລະດັບແຮງດັນໄຟຟ້າປະຕິບັດການ:AC 400V / 690V; ເຄື່ອງຕັດວົງຈອນແມ່ພິມແຮງດັນສູງ AC ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກການແຈກຢາຍພະລັງງານແຮງດັນສູງລະດັບອຸດສາຫະກໍາ ແລະຮອງຮັບລະບົບສາມເຟດ, ສາມສາຍ.

ປະສິດທິພາບ insulation:ຄຸນນະສົມບັດຄວາມຖີ່ພະລັງງານ 3000V ທົນທານຕໍ່ແຮງດັນແລະແຮງດັນ 8kV ທົນທານຕໍ່ແຮງດັນ, ຮັບປະກັນຄວາມປອດໄພຂອງ insulation ໃນສະພາບແວດລ້ອມທີ່ມີແຮງດັນສູງ.

ຂີດຄວາມສາມາດ

Ultimate Short-Circuit Brຄວາມອາດສາມາດ eaking:Icu ບັນລຸເຖິງ 65kA–100kA, ເຮັດໃຫ້ການຂັດຂວາງວົງຈອນຢ່າງໄວວາໃນລະຫວ່າງຄວາມຜິດຂອງວົງຈອນສັ້ນທີ່ສຸດເພື່ອຮັບໃຊ້ເປັນສາຍປ້ອງກັນສຸດທ້າຍຂອງລະບົບ.

ຄວາມອາດສາມາດຕັດວົງຈອນສັ້ນຂອງການບໍລິການ:Ics ≥ 50kA, ຊ່ວຍໃຫ້ອຸປະກອນສາມາດເຮັດວຽກໄດ້ເຖິງແມ່ນວ່າຈະມີການຂັດຂວາງຄວາມຜິດຫຼາຍ, ດັ່ງນັ້ນການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາ.

ການຈັດອັນດັບປັດຈຸບັນ

ອັນດັບປັດຈຸບັນ:ກວມເອົາຂອບເຂດຂອງ 250A–1600A, ສະຫນັບສະຫນູນຂໍ້ກໍານົດມາດຕະຖານເຊັ່ນ: 250A, 400A, 630A, 800A, 1000A, 1250A, ແລະ 1600A ເພື່ອຮອງຮັບຄວາມຕ້ອງການການໂຫຼດທີ່ຫຼາກຫຼາຍ.

ການຕັ້ງຄ່າການເດີນທາງທີ່ສາມາດປັບໄດ້:ຄຸນນະສົມບັດໄລຍະການເດີນທາງຄວາມຮ້ອນຂອງ 80% – 100% ໃນແລະໄລຍະການເດີນທາງສະນະແມ່ເຫຼັກຂອງ 4-10 ໃນ, ເຮັດໃຫ້ການປົກປ້ອງຄັດເລືອກເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຄວາມລົບກວນ.

ເງື່ອນໄຂການດໍາເນີນງານ

ອຸນຫະພູມສະພາບແວດລ້ອມ:-25°C ຫາ +70°C, ທົນ​ທານ​ຕໍ່​ການ​ຜັນ​ແປ​ຂອງ​ອຸນ​ຫະ​ພູມ​ທີ່​ຮ້າຍ​ແຮງ​ໃນ​ສະ​ພາບ​ແວດ​ລ້ອມ​ອຸດ​ສາ​ຫະ​ກໍາ​.

ວິ​ທີ​ການ​ຕິດ​ຕັ້ງ​:ປະເພດຄົງທີ່ຫຼືຖອນໄດ້; ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ເຊື່ອມ​ຕໍ່ busbar ແນວ​ນອນ / ຕັ້ງ​ແລະ​ເຫມາະ​ສົມ​ກັບ​ຂະ​ຫນາດ​ການ​ຕິດ​ຕັ້ງ​ຕູ້​ກະ​ຈາຍ​ມາດ​ຕະ​ຖານ​.

ປະເພດການປົກປ້ອງ:IP20 (ສໍາລັບການຕິດຕັ້ງຕູ້); ທີ່ຢູ່ອາໄສແມ່ນກໍ່ສ້າງຈາກພລາສຕິກວິສະວະກໍາທີ່ທົນທານຕໍ່ອຸນຫະພູມສູງ, ທົນທານຕໍ່ຜົນກະທົບແລະປະຕິບັດຕາມມາດຕະຖານ IEC 60947-2.

ຄວາມແຕກຕ່າງທີ່ສໍາຄັນ: ແຮງດັນຕໍ່າທຽບກັບເຄື່ອງຕັດແຮງດັນສູງ

ຄວາມເຂົ້າໃຈຄວາມແຕກຕ່າງລະຫວ່າງການປ້ອງກັນແຮງດັນຕໍ່າ (LV) ແລະແຮງດັນສູງ (HV) ແມ່ນສໍາຄັນສໍາລັບການເລືອກອຸປະກອນທີ່ເຫມາະສົມສໍາລັບລະບົບການແຈກຢາຍພະລັງງານຂອງທ່ານ. ນີ້ແມ່ນວິທີທີ່ພວກເຂົາປຽບທຽບ:

ແຮງດັນຕໍ່າ (LV) Breakers

• ຊ່ວງແຮງດັນ:ໂດຍປົກກະຕິການຈັດອັນດັບຂອງລະບົບສູງເຖິງ **1000V AC**. ການຈັດອັນດັບທົ່ວໄປປະກອບມີ 240V ແລະ 400V ສໍາລັບທີ່ຢູ່ອາໄສແລະການຄ້າແສງສະຫວ່າງ.
• ແອັບພລິເຄຊັນ:ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນກະດານແຈກຢາຍຂອງຄົວເຮືອນ, ອາຄານການຄ້າຂະຫນາດນ້ອຍ, ແລະການປ້ອງກັນວົງຈອນສຸດທ້າຍ (ແສງສະຫວ່າງ, ເຕົ້າຮັບ).
• ຂະໜາດ ແລະຄວາມສັບສົນ:ໂດຍທົ່ວໄປກະທັດລັດ (ເຊັ່ນ: MCBs) ແລະງ່າຍດາຍໃນການອອກແບບ, ສຸມໃສ່ການ overload ພື້ນຖານແລະການປ້ອງກັນວົງຈອນສັ້ນໂດຍບໍ່ມີລະບົບການຄວບຄຸມ arc ສະລັບສັບຊ້ອນ.

ແຮງດັນສູງ (HV) Breakers

• ຊ່ວງແຮງດັນ:ອອກແບບສໍາລັບລະບົບແຮງດັນກາງຫາສູງ, ມັກຈະມີຕັ້ງແຕ່ **3.3kV ເຖິງ 72.5kV** ຫຼືສູງກວ່າ.
• Arc Extinguishing:ເນື່ອງຈາກວ່າແຮງດັນສູງສ້າງ arcs ມີອໍານາດ, breakers ເຫຼົ່ານີ້ (ເຊັ່ນ: ຂອງພວກເຮົາAC ແຮງດັນສູງ Molded Case Breaker ວົງຈອນ) ຕ້ອງການເທັກໂນໂລຍີການດັບໄຟທີ່ກ້າວໜ້າ ເຊັ່ນ: ກະຕຸກສູນຍາກາດ, ອາຍແກັສ SF6, ຫຼືຕາຂ່າຍໄຟຟ້າພິເສດ, ເພື່ອລົບກວນກະແສໄຟຟ້າຢ່າງປອດໄພ.
• ແອັບພລິເຄຊັນ:ເປັນສິ່ງຈໍາເປັນສໍາລັບໂຮງງານອຸດສາຫະກໍາຫນັກ, ສະຖານີຜະລິດໄຟຟ້າ, ຫມໍ້ແປງຂະຫນາດໃຫຍ່, ແລະ feeders ຕົ້ນຕໍທີ່ຄວາມຫນ້າເຊື່ອຖືແມ່ນສໍາຄັນ.
• ການປົກປ້ອງ:ມັກຈະມີຫນ່ວຍບໍລິການການເດີນທາງເອເລັກໂຕຣນິກທີ່ຊັບຊ້ອນສໍາລັບການປະສານງານການຄັດເລືອກທີ່ຊັດເຈນແລະຄວາມສາມາດໃນການຄວບຄຸມຫ່າງໄກສອກຫຼີກ.

ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງປະເພດໃດແດ່?

ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງຖືກຈັດປະເພດໂດຍສື່ກາງທີ່ພວກເຂົາໃຊ້ເພື່ອດັບໄຟສາຍໄຟຟ້າ. ການເລືອກປະເພດທີ່ຖືກຕ້ອງແມ່ນຈໍາເປັນສໍາລັບຄວາມປອດໄພຂອງລະບົບແລະປະສິດທິພາບ.

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ (VCB)

• ຫຼັກການ:ໃຊ້ສູນຍາກາດ (ຄວາມດັນ < 10⁻⁴ Pa) ເປັນຕົວກາງໃນການດັບໄຟ ແລະ insulating. ການຂາດໂມເລກຸນອາຍແກັສເຮັດໃຫ້ມັນຍາກທີ່ສຸດສໍາລັບ arc ເພື່ອຍືນຍົງຕົນເອງ.
• ຄຸນ​ນະ​ສົມ​ບັດ​ທີ່​ສໍາ​ຄັນ​:ຂະ​ຫນາດ​ກະ​ທັດ​ລັດ​, ຊີ​ວິດ​ການ​ບໍ​ລິ​ການ​ຍາວ​, ແລະ​ການ​ດໍາ​ເນີນ​ງານ​ບໍ​ລິ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​. ພວກມັນເປັນມິດກັບສິ່ງແວດລ້ອມຍ້ອນວ່າພວກເຂົາບໍ່ໃຊ້ອາຍແກັສຫຼືນ້ໍາມັນ.
• ຄໍາຮ້ອງສະຫມັກ:ເດັ່ນໃນແຮງດັນປານກາງ (ເຖິງ 40.5kV) ຄໍາຮ້ອງສະຫມັກ switchgear indoor.

ເຄື່ອງຕັດວົງຈອນ SF6

• ຫຼັກການ:ໃຊ້ອາຍແກັສຊູນຟູຣິກ Hexafluoride (SF6), ເຊິ່ງມີຄວາມແຮງ insulating ~2.5x ຂອງອາກາດ ແລະຄວາມສາມາດໃນການດັບໄຟ arc ~100x ດີກວ່າອາກາດ.
• ຄຸນ​ນະ​ສົມ​ບັດ​ທີ່​ສໍາ​ຄັນ​:ປະສິດທິພາບທີ່ດີເລີດໃນເຄືອຂ່າຍສາຍສົ່ງແຮງດັນສູງ (HV) ແລະແຮງດັນສູງພິເສດ (EHV). ພວກເຂົາເຈົ້າມີຄວາມຫນ້າເຊື່ອຖືແຕ່ຮຽກຮ້ອງໃຫ້ມີການປະທັບຕາຢ່າງເຂັ້ມງວດເພື່ອປ້ອງກັນການຮົ່ວໄຫຼຂອງອາຍແກັສ.
• ຄໍາຮ້ອງສະຫມັກ:ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານີຍ່ອຍແລະສາຍສົ່ງແຮງດັນສູງກາງແຈ້ງ (ສູງກວ່າ 72.5kV).

ເຄື່ອງຕັດວົງຈອນການລະເບີດທາງອາກາດ

• ຫຼັກການ:ໃຊ້ລະເບີດຄວາມກົດດັນສູງຂອງອາກາດບີບອັດເພື່ອລະເບີດອອກ arc, ຄວາມເຢັນແລະ extinguishing ມັນຢ່າງວ່ອງໄວ.
• ຄຸນ​ນະ​ສົມ​ບັດ​ທີ່​ສໍາ​ຄັນ​:ປະຕິບັດງານໄວແລະໄຟໄຫມ້ປອດໄພ (ບໍ່ມີນ້ໍາມັນ). ຢ່າງໃດກໍ່ຕາມ, ພວກມັນມີສິ່ງລົບກວນແລະຕ້ອງການລະບົບເຄື່ອງອັດອາກາດທີ່ສັບສົນ.
• ຄໍາຮ້ອງສະຫມັກ:ໃຊ້ໃນປະຫວັດສາດສໍາລັບລະບົບແຮງດັນສູງຫຼາຍ (EHV), ເຖິງແມ່ນວ່າສ່ວນໃຫຍ່ແມ່ນຖືກແທນທີ່ດ້ວຍ SF6 ແລະ VCBs ໃນຕາຂ່າຍໄຟຟ້າທີ່ທັນສະໄຫມ.

ບ່ອນໃດທີ່ AC ແຮງດັນສູງ MCCB ເຫມາະ?

ໃນຂະນະທີ່ VCBs ແລະ SF6 breakers ຈັດການກັບແຮງດັນລະດັບການສົ່ງ, ໄດ້AC ແຮງດັນສູງ MCCBແມ່ນວິສະວະກໍາສໍາລັບການແຈກຢາຍແຮງດັນກາງອຸດສາຫະກໍາ (ເຊັ່ນ: 690V ຫາ 3.6kV). ມັນເຊື່ອມຕໍ່ຊ່ອງຫວ່າງລະຫວ່າງເຄື່ອງຕັດແຮງດັນຕໍ່າມາດຕະຖານແລະເຄື່ອງປ່ຽນແຮງດັນສູງຂະຫນາດໃຫຍ່, ສະຫນອງການປົກປ້ອງທີ່ເຂັ້ມແຂງສໍາລັບເຄື່ອງຈັກຫນັກແລະສູນພະລັງງານ.

FAQ

ຄ່າແຮງດັນ (Un) ແມ່ນຫຍັງ?

ແຮງດັນການດໍາເນີນງານການຈັດອັນດັບ (Un) ສໍາລັບຂອງພວກເຮົາAC ແຮງດັນສູງ MCCBໂດຍປົກກະຕິມີລະດັບສູງເຖິງ **690V AC**. ການຈັດອັນດັບນີ້ຮັບປະກັນວ່າເບກເກີສາມາດເຮັດວຽກໄດ້ຢ່າງປອດໄພແລະແຍກວົງຈອນໃນສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ມີແຮງດັນສູງ, ເຊັ່ນ: ສູນພະລັງງານຂະຫນາດໃຫຍ່ແລະເຄື່ອງຈັກຫນັກ.

ຂ້ອຍສາມາດໃຊ້ MCCB ມາດຕະຖານສໍາລັບດ້ານຕົ້ນຕໍ transformer ໄດ້ບໍ?

ແມ່ນແລ້ວ, ແຕ່ມັນຮຽກຮ້ອງໃຫ້ມີການຄັດເລືອກລະມັດລະວັງ. ເບກເກີຕ້ອງຈັດການກັບກະແສໄຟຟ້າແຮງດັນຂອງໝໍ້ແປງໂດຍບໍ່ມີການລົບກວນ. ຂອງພວກເຮົາAC ແຮງດັນສູງ MCCBseries ມີລັກສະນະການຕັ້ງຄ່າການເດີນທາງແມ່ເຫຼັກທີ່ສາມາດປັບໄດ້ (ເຊັ່ນ: 4–10 ເທື່ອ In), ອະນຸຍາດໃຫ້ທ່ານຕັ້ງເກນສູງພໍທີ່ຈະທົນທານຕໍ່ກະແສໄຟຟ້າແຮງດັນໃນຂະນະທີ່ຍັງສະຫນອງການປ້ອງກັນການລັດວົງຈອນ.

ຊ່ວງປັດຈຸບັນປົກກະຕິແມ່ນຫຍັງ?

breakers ກໍລະນີ molded ແຮງດັນສູງໂດຍທົ່ວໄປກວມເອົາຄວາມຕ້ອງການ amperage ສູງເມື່ອທຽບກັບ breakers ຂະຫນາດນ້ອຍມາດຕະຖານ. ຂອບເຂດຂອງພວກເຮົາໂດຍປົກກະຕິແມ່ນກວມເອົາຈາກ250A ເຖິງ 2500A, ເຮັດໃຫ້ພວກເຂົາເຫມາະສົມສໍາລັບ feeders ການແຜ່ກະຈາຍຕົ້ນຕໍແລະການໂຫຼດອຸດສາຫະກໍາຂະຫນາດໃຫຍ່.

ພວກມັນແຕກຕ່າງຈາກ fuses ແນວໃດ?

• ຣີເຊັດໄດ້:ບໍ່ເຫມືອນກັບຟິວທີ່ຕ້ອງຖືກປ່ຽນແທນຫຼັງຈາກເກີດຄວາມຜິດ, MCCB ສາມາດຖືກຕັ້ງຄືນໃຫມ່ໄດ້ຫຼັງຈາກ tripping.
• ການປັບຕົວ:MCCBs ອະນຸຍາດໃຫ້ມີການຕັ້ງຄ່າການເດີນທາງທີ່ສາມາດປັບໄດ້ (ຄວາມຮ້ອນແລະແມ່ເຫຼັກ), ສະຫນອງການປະສານງານການປົກປ້ອງທີ່ຊັດເຈນທີ່ຟິວຄົງທີ່ບໍ່ສາມາດສະຫນອງໄດ້.
• ສະຫຼັບ:MCCB ສາມາດເປັນສະຫຼັບຄູ່ມືເພື່ອຕັດການເຊື່ອມຕໍ່ພະລັງງານສໍາລັບການບໍາລຸງຮັກສາ.

ຈະເກີດຫຍັງຂຶ້ນຖ້າຂ້ອຍໃຊ້ເບກເກີ AC ໃນລະບົບ DC?

ຢ່າເຮັດແນວນີ້.ເບກເກີ AC ອີງໃສ່ກະແສໄຟຟ້າສະຫຼັບຂ້າມສູນເພື່ອດັບໄຟໂຄ້ງ. ກະແສໄຟຟ້າ DC ບໍ່ຂ້າມສູນ, ຊຶ່ງຫມາຍຄວາມວ່າເສັ້ນໂຄ້ງຈະບໍ່ດັບ ແລະສາມາດເຮັດໃຫ້ເກີດໄຟໄໝ້ ຫຼືລະເບີດໄດ້. ທ່ານຕ້ອງໃຊ້ເບກເກີທີ່ຖືກຈັດອັນດັບໂດຍສະເພາະສໍາລັບແອັບພລິເຄຊັນ DC.

ທ່ານຈະທົດແທນ MCCB ແຮງດັນສູງໄດ້ຢ່າງປອດໄພແນວໃດ?

ຄວາມປອດໄພແມ່ນສໍາຄັນທີ່ສຸດ. ປະຕິບັດຕາມຂັ້ນຕອນເຫຼົ່ານີ້:

1. De-energize:ປິດການສະຫນອງພະລັງງານໄຟຟ້າແລະກວດສອບສູນແຮງດັນ.
2. Lockout/Tagout:ນຳໃຊ້ອຸປະກອນລັອກເພື່ອປ້ອງກັນການເກີດພະລັງງານຄືນໃໝ່ໂດຍບັງເອີນ.
3. ຕັດການເຊື່ອມຕໍ່:ຖອດສາຍອອກແລະສາຍໂຫຼດ (ແລະເປັນກາງຖ້າມີ).
4. ແທນທີ່:ຖອດຫົວຫນ່ວຍເກົ່າອອກແລະຕິດຕັ້ງໃຫມ່AC ແຮງດັນສູງ Molded Case Breaker ວົງຈອນ, ຮັບປະກັນການເຊື່ອມຕໍ່ທັງຫມົດແມ່ນ torqued ກັບຂໍ້ກໍານົດຂອງຜູ້ຜະລິດ.
