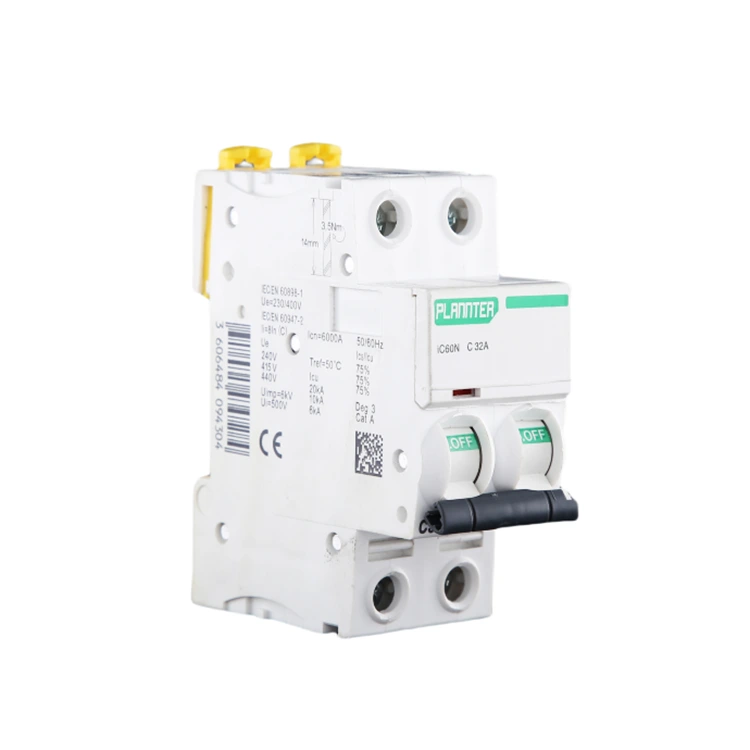

ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ DIN Rail Mount

ບໍ່ເຫມືອນກັບ breaker ວົງຈອນເສົາດຽວ (1P) ທີ່ພຽງແຕ່ຕັດສາຍໄຟ, 2 Pole DIN Rail Mount Miniature Circuit Breaker ຈະ synchronously ຕັດສາຍໄຟແລະສູນສູນໃນເວລາທີ່ tripping, ຫຼີກເວັ້ນການຄວາມສ່ຽງຂອງໄຟຟ້າຊັອດຍ້ອນການໄຟຟ້າສູນ, ຊຶ່ງເປັນປັດໄຈຄວາມປອດໄພສູງກວ່າ. ດັ່ງນັ້ນ, ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການປົກປ້ອງຢ່າງສົມບູນຕໍ່ກັບຄວາມລົ້ມເຫຼວຂອງພະລັງງານ, ເຊັ່ນ: ເຄື່ອງປັບອາກາດໃນຄົວເຮືອນ, ເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາ, ສະຫຼັບຕົ້ນຕໍແຈກຢາຍ, ອຸປະກອນໄຟຟ້າຂະຫນາດນ້ອຍ, ແລະອື່ນໆ.

ເປັນຫຍັງການອອກແບບລົດໄຟ DIN ຈຶ່ງເປັນມາດຕະຖານອຸດສາຫະກໍາ?

1. Modularity ແລະຄວາມຍືດຫຍຸ່ນ

ຄືກັນກັບການກໍ່ສ້າງດ້ວຍທ່ອນໄມ້, ທ່ານສາມາດຕິດຕົວຕັດວົງຈອນຫຼາຍອັນ, ອຸປະກອນປະຈຸບັນທີ່ຕົກຄ້າງ, contactors, ຫຼື relays ຂ້າງໂດຍທາງລົດໄຟ.

ຖ້າວົງຈອນຕ້ອງການສາຂາເພີ່ມເຕີມ, ທ່ານພຽງແຕ່ຕ້ອງໃສ່ເບກເກີໃຫມ່ເຂົ້າໄປໃນພື້ນທີ່ທີ່ມີຢູ່ໃນລົດໄຟ - ໂດຍບໍ່ຕ້ອງປ່ຽນກະດານແຈກຢາຍທັງຫມົດ.

2. ປະສິດທິພາບການຕິດຕັ້ງພິເສດ

ສໍາລັບຊ່າງໄຟຟ້າ, ການຕິດຕັ້ງເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍທີ່ຕິດຢູ່ທາງລົດໄຟ DIN ໃຊ້ເວລາພຽງວິນາທີ. ເມື່ອປຽບທຽບກັບວິທີການແກ້ໄຂດ້ວຍສະກູແບບດັ້ງເດີມ, ເວລາຕິດຕັ້ງແມ່ນຫຼຸດລົງຫຼາຍກວ່າ 80%.

3. ມາດຕະຖານ ແລະ ການປ່ຽນແປງລະຫວ່າງກັນ

ໂດຍການປະຕິບັດຕາມມາດຕະຖານ IEC 60898, ເຄື່ອງຕັດວົງຈອນ PUGAO ແມ່ນເຂົ້າກັນໄດ້ຢ່າງສົມບູນແບບກັບຍີ່ຫໍ້ເຊັ່ນ ABB, Schneider Electric ແລະ Siemens. ຖ້າທ່ານຕ້ອງການປ່ຽນອຸປະກອນທີ່ມີຢູ່ແລ້ວ, ຜະລິດຕະພັນຂອງພວກເຮົາໃຫ້ບໍລິການເປັນການທົດແທນໂດຍກົງ.

4. ການລະບາຍຄວາມຮ້ອນແລະການບໍາລຸງຮັກສາ

ການຕິດຕັ້ງທາງລົດໄຟ suspends breakers ວົງຈອນ, ສ້າງຊ່ອງຫວ່າງການໄຫຼວຽນຂອງອາກາດທີ່ຢູ່ເບື້ອງຫລັງຂອງເຂົາເຈົ້າທີ່ອໍານວຍຄວາມສະດວກການກະຈາຍຄວາມຮ້ອນປະສິດທິພາບ.

ສໍາລັບການບໍາລຸງຮັກສາ, ທ່ານພຽງແຕ່ຕ້ອງການເອົາອຸປະກອນສະເພາະອອກຈາກທາງລົດໄຟ, ກໍາຈັດຄວາມຈໍາເປັນໃນການຮື້ຕູ້ຕູ້ທັງຫມົດ.

ການຕິດຕັ້ງລົດໄຟ DIN ທຽບກັບການຕິດຕັ້ງຄົງທີ່: ຄວາມແຕກຕ່າງແມ່ນຫຍັງ?

ສະຖານະການເລືອກການຕິດຕັ້ງລົດໄຟ: ການຕິດຕັ້ງລົດໄຟແມ່ນທາງເລືອກທີ່ມັກສໍາລັບຫຼາຍກວ່າ 90% ຂອງຄໍາຮ້ອງສະຫມັກ breaker circuit.

● ກ່ອງ ຫຼື ຕູ້ແຈກຢາຍມາດຕະຖານ

● ສະຖານະການທີ່ຮຽກຮ້ອງໃຫ້ມີການຕິດຕັ້ງ batch (ໂຄງການວິສະວະກໍາ)

● ກໍລະນີທີ່ຈະຕ້ອງມີການບຳລຸງຮັກສາ ຫຼືຂະຫຍາຍໃນອະນາຄົດ

● ທີ່ຢູ່ອາໄສ, ການຄ້າ, ແລະລະບົບຈໍາຫນ່າຍພະລັງງານອຸດສາຫະກໍາຫຼາຍທີ່ສຸດ

ຟັງຊັນ

ການປ້ອງກັນການໂຫຼດເກີນ: ເມື່ອປະຈຸບັນການໂຫຼດເກີນມູນຄ່າທີ່ໄດ້ຮັບການຈັດອັນດັບເປັນເວລາດົນນານ, bimetal ພາຍໃນ MCB ແມ່ນງໍໂດຍຄວາມຮ້ອນ, ກະຕຸ້ນກົນໄກກົນຈັກເພື່ອປະຕິບັດແລະຕັດວົງຈອນ, ປ້ອງກັນບໍ່ໃຫ້ສາຍຈາກ overheating ແລະເຮັດໃຫ້ເກີດໄຟໄຫມ້.

ການປົກປ້ອງວົງຈອນສັ້ນ: ໃນເວລາທີ່ວົງຈອນສັ້ນເກີດຂື້ນໃນສາຍແລະກະແສໄຟຟ້າທັນທີທັນໃດ, striker ແມ່ເຫຼັກໄຟຟ້າໄດ້ຢ່າງວ່ອງໄວສ້າງຜົນບັງຄັບໃຊ້ແມ່ເຫຼັກທີ່ເຂັ້ມແຂງແລະ pushes ກົນໄກການເຊື່ອມຕໍ່ເພື່ອຕັດຕິດຕໍ່ພົວພັນ, realizing millisecond tripping.

ສຳເລັດການໂດດດ່ຽວ: ໃນລະຫວ່າງການບໍາລຸງຮັກສາຫຼື overhaul, ການດໍາເນີນງານຄູ່ມືຂອງ breaker ວົງຈອນສາມາດຕັດສາຍໄຟພ້ອມໆກັນແລະສູນ, ຮັບປະກັນວ່າອຸປະກອນບໍ່ມີໄຟຟ້າແລະປົກປັກຮັກສາຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານ.

ການຕິດຕາມສອງເທົ່າ: ນີ້ DIN Rail Mount Miniature Breaker ວົງຈອນສາມາດຕິດຕາມກວດກາສະຖານະການປະຈຸບັນຂອງສາຍໄຟແລະສູນໃນທີ່ໃຊ້ເວລາທີ່ແທ້ຈິງ, ແລະດໍາເນີນການປ້ອງກັນທັນທີເມື່ອມີຄວາມຜິດປົກກະຕິໃນສາຍທັງສອງ.

ວິທີການຕິດຕັ້ງເຄື່ອງຕັດວົງຈອນ DIN Rail-mounted Circuit Breaker ຢ່າງຖືກຕ້ອງ?

ລວມທັງການຈັດສົ່ງຜະລິດຕະພັນຂອງທ່ານ, PUGAO ສະຫນອງຄູ່ມືການຕິດຕັ້ງແລະການບໍາລຸງຮັກສາທີ່ສົມບູນແບບ; ຖ້າເຈົ້າພົບບັນຫາໃດໆ, ກະລຸນາຕິດຕໍ່ຫາທີມງານສະຫນັບສະຫນູນດ້ານວິຊາການຫລັງການຂາຍຂອງພວກເຮົາ. ເນື່ອງຈາກການອອກແບບລົດໄຟ DIN ເຮັດໃຫ້ຂະບວນການຕິດຕັ້ງງ່າຍຂຶ້ນ, ພວກເຮົາຍັງສາມາດສະເຫນີຄໍາແນະນໍາໂດຍອີງໃສ່ການປະຕິບັດການຕິດຕັ້ງມາດຕະຖານ.

ຂັ້ນຕອນທີ 1: ຕັດການເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານ

ກ່ອນທີ່ຈະດໍາເນີນການໃດໆ, ມັນຈໍາເປັນຕ້ອງຕັດການສະຫນອງພະລັງງານຕົ້ນຕໍໃຫ້ກັບກ່ອງແຈກຢາຍ. ໃຊ້ multimeter ຫຼືເຄື່ອງທົດສອບແຮງດັນເພື່ອກວດເບິ່ງຈຸດທີ່ເຂົ້າມາ; ດໍາເນີນການກັບການເຮັດວຽກພຽງແຕ່ຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີແຮງດັນ. ພວກເຮົາແນະນໍາໃຫ້ໃສ່ຖົງມື insulated ແລະແວ່ນຕາຄວາມປອດໄພ.

ຂັ້ນຕອນທີ 2: ກວດກາສະພາບແວດລ້ອມການຕິດຕັ້ງ

ກວດສອບວ່າມີການຕິດຕັ້ງລົດໄຟ DIN ມາດຕະຖານ 35 ມມພາຍໃນກ່ອງແຈກຢາຍ. ໃຫ້ແນ່ໃຈວ່າມີການເກັບກູ້ພຽງພໍເພື່ອອໍານວຍຄວາມສະດວກໃນການລະບາຍຄວາມຮ້ອນແລະການບໍາລຸງຮັກສາໃນອະນາຄົດ, ແລະຢືນຢັນວ່າລົດໄຟໄດ້ຖືກຍຶດຢ່າງປອດໄພໂດຍບໍ່ມີການວ່າງໃດໆ.

ຂັ້ນຕອນທີ 3: ຕິດຕົວຕັດວົງຈອນໃສ່ທາງລົດໄຟ

ວາງຄລິບເທິງຂອງຕົວຕັດວົງຈອນດ້ວຍທາງລົດໄຟ DIN, ຈາກນັ້ນກົດລົງລຸ່ມຈົນກວ່າຄລິບລຸ່ມຈະລັອກເຂົ້າໃສ່ບ່ອນອັດຕະໂນມັດ. ອຸປະກອນຕ້ອງໄດ້ຮັບການແກ້ໄຂຢ່າງປອດໄພແລະບໍ່ມີການສັ່ນສະເທືອນໃດໆ.

ການອອກແບບ modular ອະນຸຍາດໃຫ້ສໍາລັບການຕິດຕັ້ງຂ້າງຄຽງຂ້າງຂອງ breakers ຫຼາຍວົງຈອນ.

ຂັ້ນຕອນທີ 4: ເຊື່ອມຕໍ່ສາຍໄຟແລະສາຍໂຫຼດ

ການຕັ້ງຄ່າສາຍໄຟມາດຕະຖານກ່ຽວຂ້ອງກັບການເຊື່ອມຕໍ່ການປ້ອນຂໍ້ມູນພະລັງງານກັບ terminals ເທິງແລະຜົນຜະລິດການໂຫຼດກັບ terminals ຕ່ໍາ. ໃຊ້ສາຍໄຟທີ່ກົງກັບລະດັບປະຈຸບັນທີ່ລະບຸໄວ້ (ເຊັ່ນ: ສໍາລັບເບກເກີ 32A, ແນະນຳໃຫ້ໃຊ້ສາຍຂ້າມສາຍຂອງ ≥4mm²). ຮັດສະກູຢູ່ປາຍຍອດໃຫ້ແໜ້ນເພື່ອປ້ອງກັນການເຊື່ອມຕໍ່ທີ່ວ່າງ ຫຼືຄວາມຮ້ອນເກີນໄປ.

ຂັ້ນຕອນທີ 5: ກວດສອບສະຖານະສາຍໄຟ ແລະການຕິດຕັ້ງ

ຢືນຢັນວ່າການເຊື່ອມຕໍ່ສາຍໄຟທັງໝົດແມ່ນປອດໄພ ແລະບໍ່ມີສາຍໄຟຖືກເປີດເຜີຍ. ກວດເບິ່ງລໍາດັບຂົ້ວແລະໄລຍະ - ນີ້ແມ່ນສໍາຄັນໂດຍສະເພາະສໍາລັບລະບົບສາມເຟດ. ໃຫ້ແນ່ໃຈວ່າສະວິດເບກເກີຢູ່ໃນຕໍາແຫນ່ງ "OFF" (ຕັດການເຊື່ອມຕໍ່).

ຂັ້ນຕອນທີ 6: ການທົດສອບເປີດ

ຫຼັງຈາກການຟື້ນຟູການສະຫນອງພະລັງງານຕົ້ນຕໍ, ປ່ຽນເຄື່ອງຕັດວົງຈອນໄປຫາຕໍາແຫນ່ງ "ON" ເພື່ອທົດສອບການເຮັດວຽກທີ່ເຫມາະສົມ. ກວດເບິ່ງສິ່ງລົບກວນທີ່ຜິດປົກກະຕິ, ອາການຂອງຄວາມຮ້ອນເກີນ, ຫຼືຄວາມຜິດປົກກະຕິທີ່ບໍ່ຄາດຄິດ.

FAQ

1. ທ່ານເປັນບໍລິສັດການຄ້າຫຼືຜູ້ຜະລິດບໍ?

ພວກເຮົາເປັນໂຮງງານມືອາຊີບທີ່ມີປະສົບການ 10 ປີໃນ DIN Rail Mount Miniature Circuit Breaker.

2. ທ່ານຍອມຮັບການບໍລິການທີ່ກໍາຫນົດເອງບໍ?

ພວກເຮົາໃຫ້ບໍລິການ OEM / ODM, ພວກເຮົາສາມາດພິມໂລໂກ້ຍີ່ຫໍ້ຂອງທ່ານໃນຜະລິດຕະພັນ. ທີມງານດ້ານວິຊາການແລະວົງຢືມມືອາຊີບສາມາດສະຫນອງການແກ້ໄຂທີ່ຫນ້າພໍໃຈຕາມການແຕ້ມຮູບແລະຄວາມຕ້ອງການພາລາມິເຕີຂອງທ່ານ.
