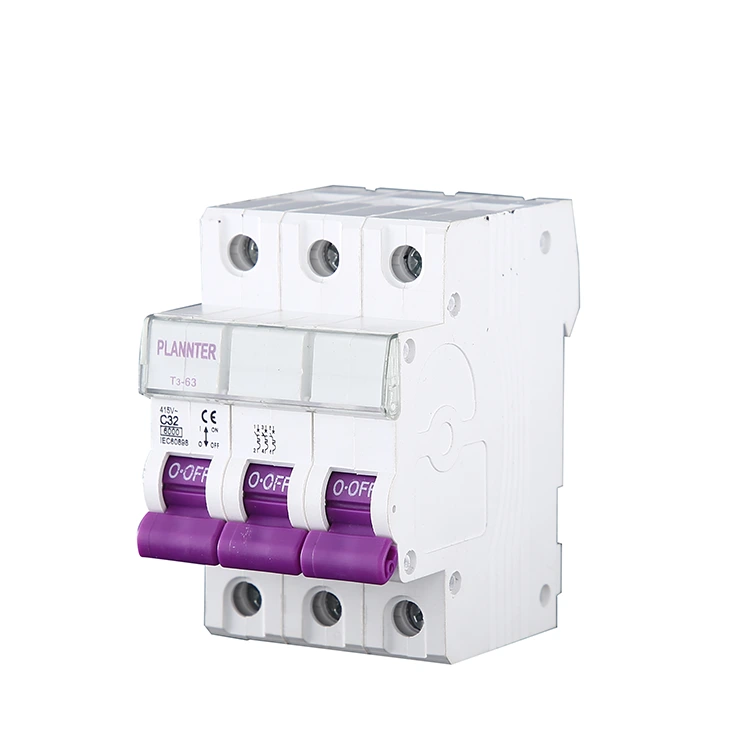

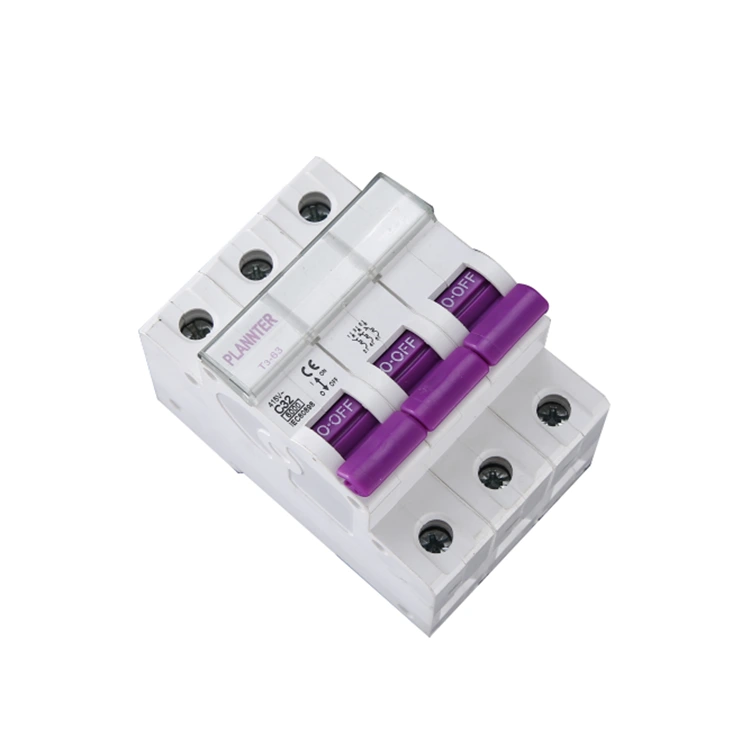

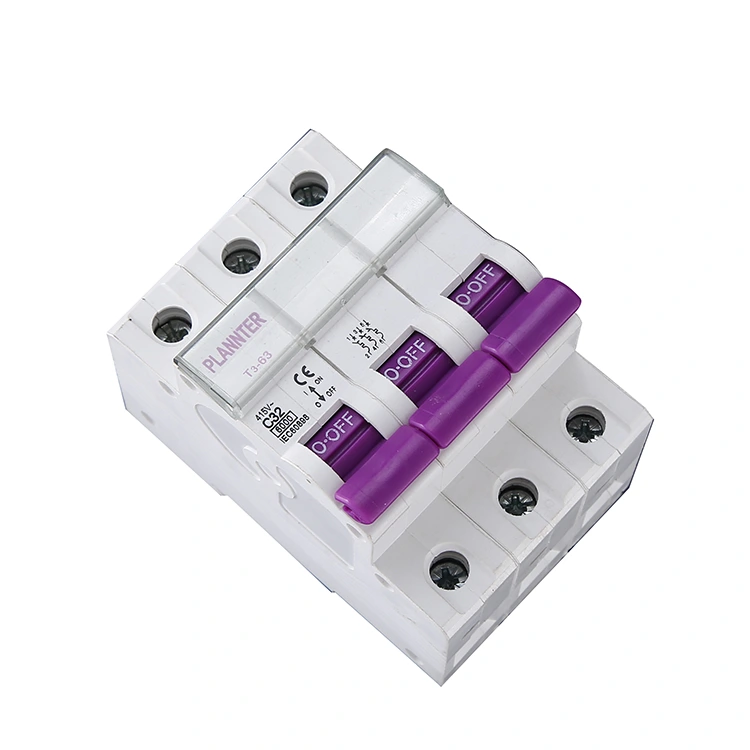

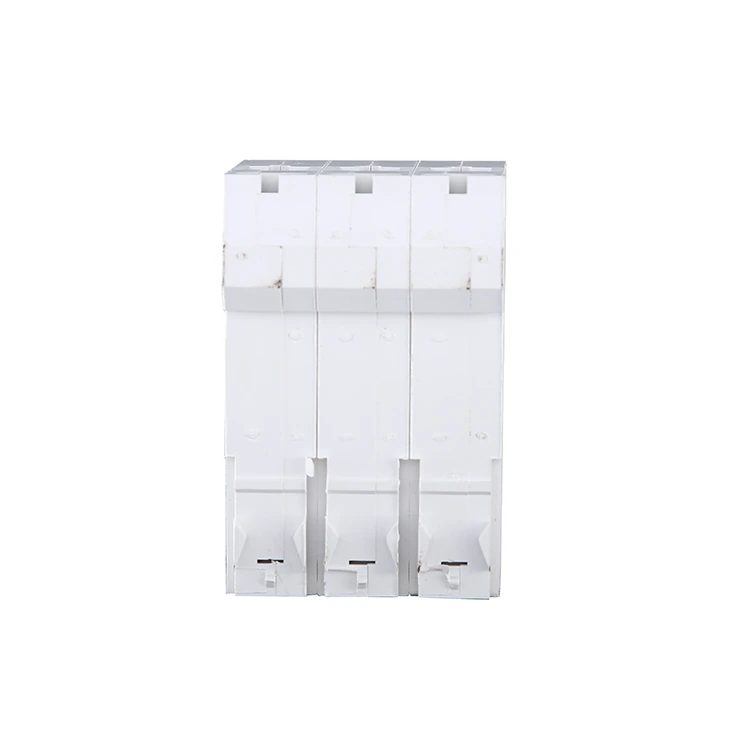

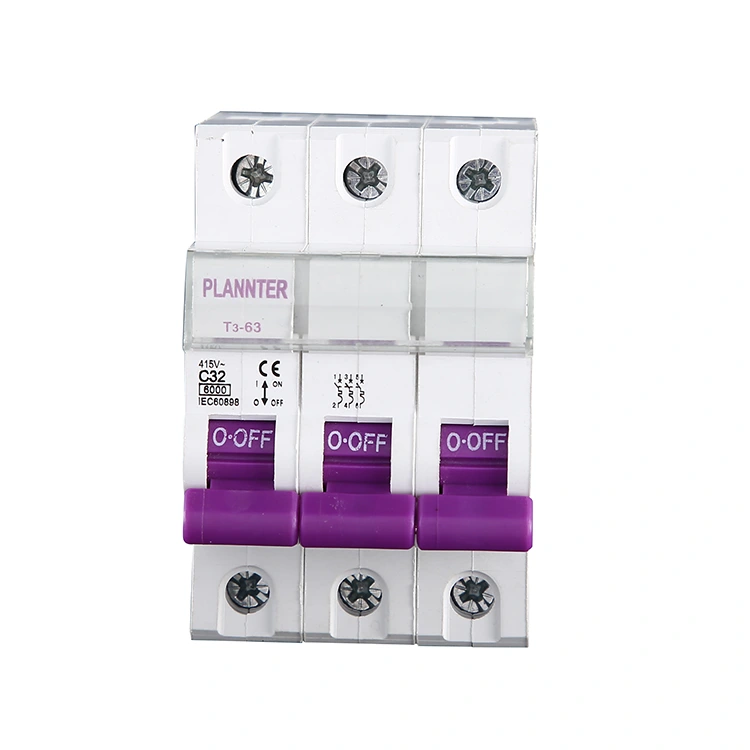

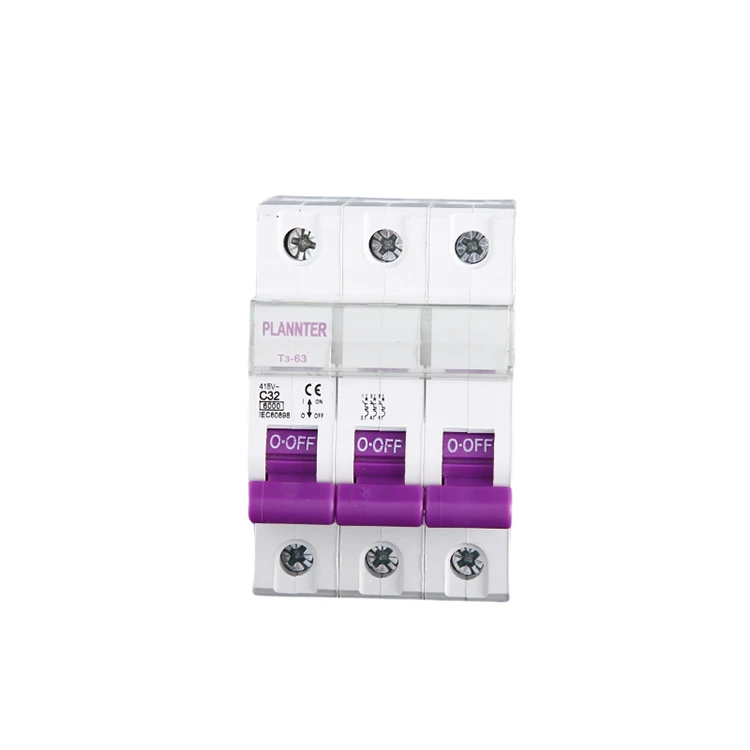

3 Pole AC Circuit Breaker

3 Pole AC Circuit Breaker ເປັນຂອງປະເພດຂອງເຄື່ອງໃຊ້ໄຟຟ້າແຮງດັນຕ່ໍາ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາ, ການຄ້າແລະພົນລະເຮືອນ, ອອກແບບສໍາລັບວົງຈອນສາມເຟດ, ສາມາດຢູ່ໃນຄວາມຜິດປົກກະຕິໃນປະຈຸບັນ, ເຊັ່ນ: overload, ວົງຈອນສັ້ນ, ຕັດອັດຕະໂນມັດວົງຈອນ, ການປົກປ້ອງອຸປະກອນແລະບຸກຄະລາກອນຄວາມປອດໄພ. ເລືອກ PUGAO (Plannter Electric) ເປັນຜູ້ຜະລິດຂອງເຈົ້າ ແລະຮັບລາຄາໂດຍກົງຈາກໂຮງງານ.

ຄຸນສົມບັດຜະລິດຕະພັນ

1. ການຄວບຄຸມສາມເຟດ synchronous

ເຄື່ອງຕັດວົງຈອນ AC 3 ເສົານີ້ແມ່ນສາມາດເຊື່ອມຕໍ່ຫຼືຕັດສາຍໄຟຟ້າສາມເຟດ L1, L2, ແລະ L3 ພ້ອມກັນ. ຖ້າຄວາມຜິດເກີດຂຶ້ນໃນໄລຍະດຽວ, ອຸປະກອນຈະເຮັດໃຫ້ເກີດການຕັດໄຟຟ້າພ້ອມກັນໃນທົ່ວສາມໄລຍະ, ດັ່ງນັ້ນການປ້ອງກັນຄວາມເສຍຫາຍອຸປະກອນທີ່ເກີດຈາກການເຮັດວຽກພາຍໃຕ້ສະພາບໄລຍະການສູນເສຍ.

2. ການໂຫຼດເກີນ ແລະ ການປ້ອງກັນວົງຈອນສັ້ນ

ການປ້ອງກັນການໂຫຼດເກີນ: ນຳໃຊ້ການຕົກຄ້າງຂອງຄວາມຮ້ອນເພື່ອແກ້ໄຂສະພາບປັດຈຸບັນຫຼາຍເກີນໄປ.

ການປ້ອງກັນກະແສໄຟຟ້າສັ້ນ: ໃຊ້ແຮງບິດຂອງແມ່ເຫຼັກເພື່ອລົບກວນຄວາມຜິດກະແສສູງໃນທັນທີ.

ໂດຍການເລືອກຜະລິດຕະພັນຂັ້ນສູງນີ້, ທ່ານຮັບປະກັນຄວາມປອດໄພທີ່ສົມບູນແບບສໍາລັບວົງຈອນໄຟຟ້າຂອງທ່ານ.

3. ອຸປະກອນທີ່ປັບປຸງຄວາມປອດໄພໃນການປະຕິບັດງານ

ຜະລິດຕະພັນນີ້ຫຼຸດຜ່ອນຄວາມສ່ຽງທີ່ກ່ຽວຂ້ອງກັບຄວາມບໍ່ສົມດຸນຂອງແຮງດັນສາມເຟດ, ປົກປ້ອງອຸປະກອນທີ່ສໍາຄັນເຊັ່ນ: ມໍເຕີແລະເຄື່ອງອັດ - ແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍທີ່ກ່ຽວຂ້ອງກັບຄວາມເສຍຫາຍຂອງອຸປະກອນແລະການຢຸດເຮັດວຽກຢ່າງມີປະສິດທິພາບ.

4. ການອອກແບບ ແລະການຕິດຕັ້ງແບບໂມດູລາ

ຜະລິດຕະພັນ PUGAO ມີການອອກແບບຕິດທາງລົດໄຟ DIN, ຊ່ວຍໃຫ້ມີການເຊື່ອມຈອດກັນຢ່າງບໍ່ຢຸດຢັ້ງໃນຕູ້ກະຈາຍພະລັງງານ ຫຼືແຜງຄວບຄຸມ. ນີ້ອໍານວຍຄວາມສະດວກໃນການຕິດຕັ້ງ batch ປະສິດທິພາບແລະບໍາລຸງຮັກສາພາຍໃນໂຄງການວິສະວະກໍາ.

ຕົວກໍານົດການທີ່ສໍາຄັນແລະຂໍ້ມູນຈໍາເພາະ

ເມື່ອຊື້ຫຼືເລືອກຜະລິດຕະພັນ, ທ່ານອາດຈະກວດສອບຕົວກໍານົດການຕໍ່ໄປນີ້ສໍາລັບ 3-Pole AC Circuit Breaker ໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງໂຄງການສະເພາະຂອງທ່ານ, ຫຼືຕິດຕໍ່ພວກເຮົາເພື່ອພັດທະນາການແກ້ໄຂທີ່ສົມບູນແບບທີ່ເຫມາະສົມກັບຄວາມຕ້ອງການຂອງທ່ານ.

ລະດັບແຮງດັນ (Ue): ໂດຍປົກກະຕິ 380V, 400V, ຫຼື 415V AC (ສໍາລັບລະບົບສາມເຟດ).

ອັນດັບປັດຈຸບັນ (ໃນ): ການຈັດອັນດັບທົ່ວໄປປະກອບມີ 16A, 32A, ແລະ 63A; ຮູບແບບໃນປະຈຸບັນສູງສາມາດໃຊ້ໄດ້ເຖິງ 100A ຫຼື 125A.

ຄວາມອາດສາມາດແຕກຫັກ (Icn): ເຊັ່ນ 6kA ຫຼື 10kA. ເນື່ອງຈາກລະດັບພະລັງງານທີ່ສູງຂຶ້ນທີ່ກ່ຽວຂ້ອງກັບພະລັງງານສາມເຟດ, ແນະນໍາໃຫ້ຈັດລໍາດັບຄວາມສໍາຄັນຂອງຂໍ້ກໍານົດ 10kA ເພື່ອເພີ່ມຄວາມຊ້ໍາກັນດ້ານຄວາມປອດໄພ.

Tripping Curve:

ປະເພດ C: ເຫມາະສໍາລັບອາຄານຫ້ອງການ, ລະບົບແສງສະຫວ່າງ, ຫຼືການກະຈາຍພະລັງງານການຄ້າທົ່ວໄປ.

ປະເພດ D: ອອກແບບສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກການເລີ່ມຕົ້ນ motor, ສາມາດທົນກັບກະແສ inrush ທັນທີທັນໃດຂອງ 10 ຫາ 14 ເທົ່າຂອງປະຈຸບັນຈັດອັນດັບ.

ຂໍ້ຄວນລະວັງສໍາລັບການນໍາໃຊ້

1. ລະບົບໄຟຟ້າມີຄວາມຊັບຊ້ອນສູງ. ສໍາລັບເຫດຜົນດ້ານຄວາມປອດໄພ, ການດໍາເນີນງານແລະການຕິດຕັ້ງເຄື່ອງຕັດວົງຈອນ AC 3 Pole ຄວນຖືກປະຕິບັດໂດຍນັກວິຊາການທີ່ມີຄຸນວຸດທິ. ສໍາລັບຕົວຢ່າງ, ໃນລະຫວ່າງການປະຕິບັດການ, ທໍາອິດຕັດການເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານຂ້າງ load, ຫຼັງຈາກນັ້ນຕັດການເຊື່ອມຕໍ່ສອງຂ້າງແລະສາມ.

2. ປະຕິບັດຕາມຂັ້ນຕອນການປະຕິບັດຢ່າງເຂັ້ມງວດໃນລະຫວ່າງການປະຕິບັດງານ. ຖ້າສະຖານະການໃດໆເກີດຂື້ນທີ່ມີຜົນກະທົບຕໍ່ການເຮັດວຽກປົກກະຕິຂອງລະບົບໄຟຟ້າ, ໃຫ້ໃຊ້ມາດຕະການສຸກເສີນທັນທີ.

3. ຫຼັງຈາກການຕິດຕັ້ງສົບຜົນສໍາເລັດ, breaker ວົງຈອນຈະເຮັດວຽກເປັນປົກກະຕິ. ໃນ​ລະ​ຫວ່າງ​ການ​ດໍາ​ເນີນ​ງານ​, ຕິດ​ຕາມ​ກວດ​ກາ​ຂໍ້​ມູນ​ໃນ​ປັດ​ຈຸ​ບັນ​ທັນ​ທີ​ທັນ​ໃດ​ແລະ​ດໍາ​ເນີນ​ການ​ກວດ​ກາ​ແລະ​ບໍາ​ລຸງ​ຮັກ​ສາ​ເປັນ​ໄລ​ຍະ​.

ເມື່ອໃດທີ່ຕ້ອງການເຄື່ອງຕັດວົງຈອນ AC 3-Pole?

ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງມືອາຊີບ, PUGAO ຍັງສະເຫນີ 1-pole (1P) ແລະ 2-pole (2P) breakers; ແນວໃດກໍ່ຕາມ, ກ່ຽວກັບການເລືອກຜະລິດຕະພັນ, ເຄື່ອງຕັດວົງຈອນ 3-pole (3P) ຕ້ອງຖືກນໍາໃຊ້ທຸກຄັ້ງທີ່ຈັດການກັບອຸປະກອນໄຟຟ້າສາມເຟດຫຼືສາຍໄຟຟ້າສາມເຟດ. ຂ້າງລຸ່ມນີ້ແມ່ນຄໍາແນະນໍາຂອງພວກເຮົາສໍາລັບສະຖານະການສະເພາະ:

1. ອຸປະກອນມໍເຕີສາມເຟດ

ຕົວຢ່າງເຊັ່ນ: ເຄື່ອງຈັກອຸດສາຫະກໍາ, ປັ໊ມນ້ໍາ, ເຄື່ອງອັດອາກາດ, ແລະອື່ນໆ.

ເຫດຜົນ:

ມໍເຕີສາມເຟດຕ້ອງການການສະຫນອງພະລັງງານພ້ອມກັນໃນທົ່ວສາມໄລຍະ. ຖ້າຫາກວ່າພຽງແຕ່ໄລຍະດຽວໄດ້ຖືກລົບກວນໃນຂະນະທີ່ອື່ນໆຍັງຄົງມີການເຄື່ອນໄຫວ, motor ຈະດໍາເນີນການພາຍໃຕ້ເງື່ອນໄຂ "ໄລຍະການສູນເສຍ"; ນີ້ inevitably ນໍາໄປສູ່ການໄຟໄຫມ້ motor ອອກ, ຜົນອອກມາໃນການສູນເສຍທາງດ້ານການເງິນທີ່ສໍາຄັນ.

2. ລະບົບການສະຫນອງພະລັງງານສາມເຟດ

ຕົວຢ່າງເຊັ່ນ: ລະບົບຈໍາຫນ່າຍໄຟຟ້າຂອງໂຮງງານ, ສາຍໄຟສາມເຟດການຄ້າ, ຕູ້ຈໍາຫນ່າຍສາມເຟດ, ແລະອື່ນໆ.

ເຫດຜົນ:

ເຫດຜົນໃນທີ່ນີ້ສະທ້ອນເຖິງປະເພດຂອງອຸປະກອນທີ່ໄດ້ກ່າວມາຂ້າງເທິງ: ສາຍສາມເຟດຕ້ອງຖືກເປີດແລະປິດ synchronously. ຖ້າຄວາມຜິດປົກກະຕິເກີດຂຶ້ນໃນໄລຍະດຽວ, ວົງຈອນທັງຫມົດຕ້ອງຖືກຕັດການເຊື່ອມຕໍ່ເພື່ອຮັບປະກັນການປົກປ້ອງສາມເຟດທີ່ສົມບູນ, synchronized.

3. ອຸປະກອນອຸດສາຫະກໍາ ຫຼືການຄ້າທີ່ມີພະລັງງານສູງ

ຕົວຢ່າງປະກອບມີລະບົບເຄື່ອງປັບອາກາດກາງ, ອຸປະກອນຄວາມຮ້ອນອຸດສາຫະກໍາ, ເຄື່ອງຈັກການຜະລິດອັດຕະໂນມັດ, ແລະອື່ນໆ.

ເຫດຜົນ:

ອຸປະກອນດັ່ງກ່າວປົກກະຕິແລ້ວບໍລິໂພກພະລັງງານສູງແລະອີງໃສ່ການສະຫນອງສາມໄລຍະ; ດັ່ງນັ້ນ, ມັນຮຽກຮ້ອງໃຫ້ມີກະແສໄຟຟ້າສາມເຟດທີ່ຫມັ້ນຄົງແລະສົມດູນເພື່ອເຮັດວຽກຢ່າງຖືກຕ້ອງ.

4. ສະຖານະການອື່ນໆທີ່ຮຽກຮ້ອງໃຫ້ມີການປົກປ້ອງຕໍ່ຄວາມເສຍຫາຍໄລຍະ-ການສູນເສຍ

ໃນໂຄງການທີ່ກ່ຽວຂ້ອງກັບອຸປະກອນດັ່ງກ່າວ, ການນໍາໃຊ້ເຄື່ອງຕັດວົງຈອນ 1P ຫຼື 2P - ແທນທີ່ຈະເປັນຫນ່ວຍ 3P - ເຮັດໃຫ້ເກີດຄວາມສ່ຽງ: ຖ້າໄລຍະຫນຶ່ງຖືກລົບກວນໃນຂະນະທີ່ຄົນອື່ນຍັງມີພະລັງງານ, ອຸປະກອນຈະສືບຕໍ່ດໍາເນີນການ, ເຖິງແມ່ນວ່າຢູ່ໃນສະພາບທີ່ຖືກທໍາລາຍແລະຜິດປົກກະຕິ.

ກະລຸນາຕິດຕໍ່ PUGAO ສໍາລັບການອອກແບບການແກ້ໄຂສະເພາະ ແລະການບໍລິການສະຫນັບສະຫນູນດ້ານວິຊາການ.

FAQ

ຖາມ: PUGAO ໃຫ້ບໍລິການປັບແຕ່ງບໍ?

A: ແມ່ນແລ້ວ, ພວກເຮົາໃຫ້ບໍລິການທີ່ກໍາຫນົດເອງ. ໃນຖານະເປັນຜູ້ຜະລິດຈີນຂອງ 3 Pole AC breaker ວົງຈອນທີ່ມີປະສົບການ 14 ປີຂອງມືອາຊີບໃນໂຮງງານຜະລິດ, ທ່ານສາມາດປັບແຕ່ງຕົວກໍານົດການເຊັ່ນ: rating ໃນປັດຈຸບັນ, ຄວາມອາດສາມາດ breaker ແລະວິທີການຕິດຕັ້ງຕາມຄວາມຕ້ອງການສະເພາະ.

ຖາມ: ຂ້ອຍຈໍາເປັນຕ້ອງເບິ່ງຕົວກໍານົດການດ້ານວິຊາການໃດ?

A: 1. Rated current - ຕ້ອງກົງກັບກະແສໄຟຟ້າທີ່ເຮັດວຽກຕົວຈິງຂອງການໂຫຼດ;

2. ລະດັບແຮງດັນທີ່ເຮັດວຽກ - ຕ້ອງເທົ່າກັບລະດັບແຮງດັນຂອງລະບົບ;

3. ຄວາມອາດສາມາດແຕກຂອງວົງຈອນສັ້ນ - ຕ້ອງມີຫຼາຍກ່ວາກະແສໄຟຟ້າວົງຈອນສັ້ນທີ່ຄາດວ່າຈະຢູ່ໃນຈຸດທີ່ຕິດຕັ້ງ.
