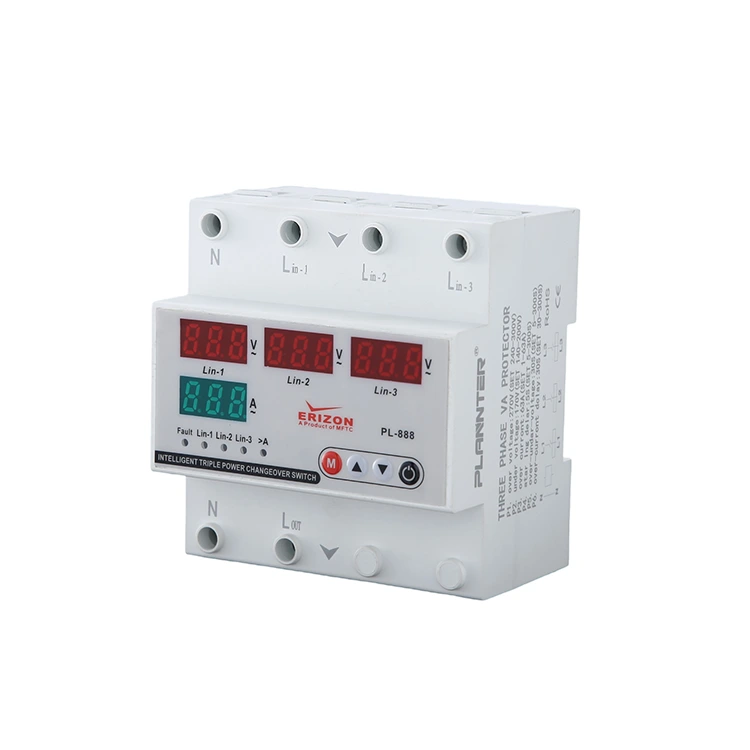

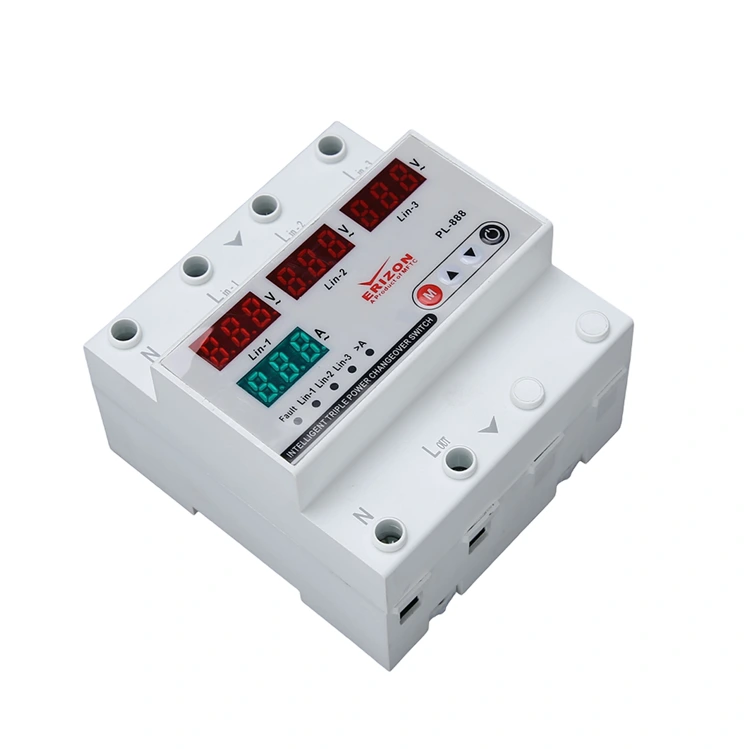

3 Phase Four-Display Voltage Protector

ນີ້ 3 Phase Four-Display Voltage Protector ມີລັກສະນະ over-voltage, under-voltage, over-current. ການ​ນໍາ​ໃຊ້​ຂອງ​ຊິບ​ວັດ​ແທກ​ພິ​ເສດ​ເຮັດ​ໃຫ້​ແນ່​ໃຈວ່​າ​ຄວາມ​ຜິດ​ພາດ​ການ​ວັດ​ແທກ​ຂອງ​ຕົວ​ກໍາ​ນົດ​ການ​ໄຟ​ຟ້າ​ເຊັ່ນ​ພະ​ລັງ​ງານ​ແລະ​ການ​ບໍ​ລິ​ໂພກ​ພະ​ລັງ​ງານ​ແມ່ນ​ຢູ່​ພາຍ​ໃນ ±1%. ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍຈໍ LCD ສອງຫນ້າຈໍສໍາລັບການຕິດຕາມເວລາທີ່ແທ້ຈິງ, ປະຈຸບັນ, ແລະຄ່າແຮງດັນ. ແລະມັນຍັງສາມາດປັບແຕ່ງຂອບເຂດ overvoltage / undervoltage, ມູນຄ່າ overcurrent ແລະເວລາຊັກຊ້າການປະຕິບັດເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກຂອງສະຖານະການທີ່ແຕກຕ່າງກັນ.

ຂໍ້ດີ

1. ປົກປ້ອງອຸປະກອນໄຟຟ້າ ແລະ ຍືດອາຍຸການໃຊ້ງານຂອງເຄື່ອງໃຊ້ໄຟຟ້າ: ເຄື່ອງໃຊ້ໃນຄົວເຮືອນທີ່ທັນສະໄໝເຊັ່ນ: ຕູ້ເຢັນ, ເຄື່ອງປັບອາກາດ, ໂທລະພາບ, ຄອມພິວເຕີ ແລະ ອື່ນໆ. ແຮງດັນໄຟຟ້າເກີນ, ເຊິ່ງອາດຈະເຮັດໃຫ້ແຜ່ນວົງຈອນ, ມໍເຕີຫຼືອົງປະກອບຫຼັກອື່ນໆຂອງເຄື່ອງໃຊ້, ຫຼືແມ້ກະທັ້ງເຮັດໃຫ້ເກີດໄຟໄຫມ້. Overvoltage: ອາດຈະເຮັດໃຫ້ວົງຈອນ, ມໍເຕີຫຼືອົງປະກອບຫຼັກອື່ນໆຂອງເຄື່ອງໃຊ້. ຕົວຢ່າງ, ໂມດູນພະລັງງານຄອມພິວເຕີ ຫຼືເຄື່ອງອັດເຄື່ອງປັບອາກາດແມ່ນມີຄວາມສ່ຽງທີ່ຈະເກີດຄວາມຮ້ອນເກີນແຮງດັນພາຍໃຕ້ແຮງດັນແຮງເກີນ, ແລະແມ້ກະທັ້ງເຮັດໃຫ້ເກີດໄຟໄຫມ້. Undervoltage: ມັນອາດຈະເຮັດໃຫ້ເຄື່ອງບໍ່ສາມາດເລີ່ມຕົ້ນໄດ້ຕາມປົກກະຕິຫຼືເຮັດວຽກຜິດພາດ. ໂດຍການຕິດຕັ້ງ 3 Phase Four-Display Voltage Protector, ທ່ານສາມາດຕັດການສະຫນອງພະລັງງານຢ່າງໄວວາໃນກໍລະນີທີ່ມີແຮງດັນຜິດປົກກະຕິ, ປ້ອງກັນຄວາມເສຍຫາຍຂອງເຄື່ອງໃຊ້ຂະຫນາດໃຫຍ່, ເຄື່ອງແມ່ຂ່າຍ, ແລະອື່ນໆ.

2. ເສີມຂະຫຍາຍຄວາມປອດໄພຂອງໄຟຟ້າແລະປ້ອງກັນອຸປະຕິເຫດທາງຄວາມປອດໄພ: ແຮງດັນຜິດປົກກະຕິບໍ່ພຽງແຕ່ທໍາລາຍເຄື່ອງໃຊ້ໄຟຟ້າ, ແຕ່ຍັງອາດຈະເຮັດໃຫ້ເກີດອຸປະຕິເຫດດ້ານຄວາມປອດໄພ. ສໍາລັບຕົວຢ່າງ, ແຮງດັນໄຟຟ້າຫຼາຍເກີນໄປສາມາດເຮັດໃຫ້ການສນວນສາຍເຊື່ອມເສຍ, ເພີ່ມຄວາມສ່ຽງຕໍ່ວົງຈອນສັ້ນຫຼືໄຟໄຫມ້. under-voltage ນໍາໄປສູ່ການ overheating ຂອງມໍເຕີ, ເຮັດໃຫ້ເກີດ overload ສາຍຫຼືໄຟໄຟຟ້າ.

3. ລາຄາປະຫຍັດ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ: 3 Phase Four-Display Voltage Protector ແມ່ນລາຄາບໍ່ແພງ, ຕິດຕັ້ງງ່າຍ, ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາ. ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ບໍ່​ໄດ້​ຕິດ​ຕັ້ງ​ອຸ​ປະ​ກອນ​ນີ້​ຈະ​ມີ​ເນື່ອງ​ຈາກ​ແຮງ​ດັນ​ຜິດ​ປົກ​ກະ​ຕິ​ທີ່​ເກີດ​ຈາກ​ການ​ສ້ອມ​ແປງ​ໄຟ​ຟ້າ​ຫຼື​ຄ່າ​ທົດ​ແທນ​. ນອກຈາກນັ້ນ, ຕົວປ້ອງກັນນີ້ມີຫນ້າທີ່ການຟື້ນຕົວແບບອັດຕະໂນມັດ, ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນການປະຕິບັດຄູ່ມືຂອງຜູ້ໃຊ້ແລະມີຄວາມປອດໄພແລະສະດວກກວ່າ.

ຮັບປະກັນອາຍຸຍືນຂອງລະບົບໄຟຟ້າອຸດສາຫະກໍາແລະການຄ້າຂອງທ່ານກັບ3 Phase Four-Display Voltage Protector. ຖືກອອກແບບມາສໍາລັບເຄືອຂ່າຍສາມເຟດທີ່ເຂັ້ມແຂງ, ອຸປະກອນນີ້ປະສົມປະສານການວັດແທກທີ່ຊັດເຈນກັບການປົກປ້ອງຢ່າງໄວວາ. ໂດຍການນໍາໃຊ້ຊິບວັດແທກພິເສດ, ມັນຮັບປະກັນຄວາມຖືກຕ້ອງສູງໃນການກວດສອບພະລັງງານແລະພະລັງງານ, ເຮັດໃຫ້ມັນເປັນອົງປະກອບທີ່ສໍາຄັນໃນການປ້ອງກັນຄວາມເສຍຫາຍຂອງເຄື່ອງຈັກແລະໂຄງສ້າງພື້ນຖານທີ່ມີລາຄາແພງ.

ຟັງຊັນ ແລະຄຸນສົມບັດຫຼັກ

ເຄື່ອງປ້ອງກັນແຮງດັນ 3 ເຟດສີ່ຈໍສະແດງຜົນແມ່ນຫຍັງ?

ໂດຍພື້ນຖານແລ້ວ, ມັນເຮັດຫນ້າທີ່ເປັນ "ຜູ້ປົກຄອງ" ສໍາລັບກ່ອງແຈກຢາຍໄຟຟ້າຂອງທ່ານ. ມັນຕິດຕາມການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງແລະຕັດໄຟຟ້າໂດຍອັດຕະໂນມັດຖ້າກວດພົບສະພາບທີ່ບໍ່ປອດໄພ. ນີ້ປ້ອງກັນການສ້ອມແປງຄ່າໃຊ້ຈ່າຍແລະເພີ່ມຄວາມປອດໄພໂດຍການຫຼຸດຜ່ອນຄວາມສ່ຽງທີ່ກ່ຽວຂ້ອງກັບຄວາມບໍ່ສະຖຽນລະພາບຂອງແຮງດັນ.

"ຈໍສະແດງຜົນສີ່ຢ່າງ" ຫມາຍຄວາມວ່າແນວໃດ?

ອຸປະກອນດັ່ງກ່າວມີການໂຕ້ຕອບ LCD ສອງຫນ້າຈໍທີ່ສະຫນອງການເບິ່ງເຫັນໃນເວລາທີ່ແທ້ຈິງຂອງຕົວກໍານົດການໄຟຟ້າທີ່ສໍາຄັນ. ໂດຍທົ່ວໄປແລ້ວ "ສີ່ຈໍສະແດງຜົນ" ຫມາຍເຖິງການຕິດຕາມພ້ອມໆກັນຂອງ:

• ແຮງດັນ (V):ການຕິດຕາມແຮງດັນສາຍຕາມເວລາຈິງ.
• ປັດຈຸບັນ (A):ຕິດຕາມການໄຫຼຂອງກະແສໄຟຟ້າເພື່ອປ້ອງກັນການໂຫຼດເກີນ.
• ພະລັງງານ/ພະລັງງານ:ການຕິດຕາມການບໍລິໂພກທີ່ມີຄວາມແມ່ນຍໍາສູງ (± 1% ຂອບຄວາມຜິດພາດ).
• ຕົວຊີ້ບອກສະຖານະ:ການຢືນຢັນພາບຂອງສະຖານະການປົກປ້ອງ (ເປີດ/ປິດ/ຜິດ).

ຕົວກໍານົດການປົກປັກຮັກສາຕົ້ນຕໍແມ່ນຫຍັງ?

ໄດ້3 Phase Four-Display Voltage Protectorສະ​ຫນອງ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ທີ່​ສົມ​ບູນ​ແບບ​ຕໍ່​ສາມ​ອັນ​ຕະ​ລາຍ​ໄຟ​ຟ້າ​ທົ່ວ​ໄປ​ທີ່​ສຸດ​:

• ການປ້ອງກັນແຮງດັນເກີນ:ປ້ອງກັນການເຜົາໄຫມ້ຂອງແຜງວົງຈອນ, ມໍເຕີ, ແລະອົງປະກອບຫຼັກ (ເຊັ່ນ: ໃນເຄື່ອງອັດ AC ຫຼືເຄື່ອງແມ່ຂ່າຍ) ທີ່ເກີດຈາກແຮງດັນໄຟຟ້າ.
• ການປ້ອງກັນແຮງດັນຕໍ່າ:ປ້ອງກັນບໍ່ໃຫ້ motors ຈາກ overheating ແລະການເຜົາໄຫມ້ອອກເນື່ອງຈາກແຮງດັນຕ່ໍາ, ຊຶ່ງສາມາດເຮັດໃຫ້ເກີດການເຮັດວຽກຜິດພາດຫຼືຄວາມລົ້ມເຫຼວຂອງການເລີ່ມຕົ້ນ.
• ການປົກປ້ອງເກີນປະຈຸບັນ:ປ້ອງກັນການ overloads ສາຍທີ່ສາມາດນໍາໄປສູ່ການເສື່ອມສະພາບຂອງ insulation ແລະໄຟໄຫມ້ໄຟຟ້າ.

ການຕິດຕັ້ງ & ການດໍາເນີນງານ

ມັນຕິດຕັ້ງແນວໃດ?

ເຄື່ອງປ້ອງກັນນີ້ຖືກອອກແບບເປັນສ່ວນປະກອບມາດຕະຖານສໍາລັບເຮືອນແລະກ່ອງຈໍາຫນ່າຍພະລັງງານອຸດສາຫະກໍາ. ມັນມີຄວາມຫນາແຫນ້ນ, ງ່າຍຕໍ່ການຕິດຕັ້ງ, ແລະຕ້ອງການການບໍາລຸງຮັກສາຫນ້ອຍ. ເມື່ອຕິດຕັ້ງແລ້ວ, ມັນດໍາເນີນການອັດຕະໂນມັດ, ຫຼຸດຜ່ອນຄວາມຕ້ອງການການແຊກແຊງຄູ່ມື.

4P ຫມາຍຄວາມວ່າແນວໃດ?

"4P" ຫຍໍ້ມາຈາກ4-ເສົາ. ໃນລະບົບສາມເຟດ, ນີ້ຊີ້ໃຫ້ເຫັນວ່າສະຫຼັບເຊື່ອມຕໍ່ແລະປົກປ້ອງທັງສາມໄລຍະ (L1, L2, L3) ບວກກັບເສັ້ນກາງ (N). ນີ້ຮັບປະກັນຄວາມໂດດດ່ຽວແລະການປົກປ້ອງວົງຈອນສາມເຟດທັງຫມົດ.

ມັນປັບໄດ້ບໍ?

ແມ່ນແລ້ວ, ຄວາມຍືດຫຍຸ່ນແມ່ນລັກສະນະທີ່ສໍາຄັນຂອງ3 Phase Four-Display Voltage Protector. ຜູ້​ໃຊ້​ສາ​ມາດ​ປັບ​ການ​ຕັ້ງ​ຄ່າ​ໃຫ້​ກົງ​ກັບ​ຄວາມ​ຕ້ອງ​ການ​ຂອງ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ສະ​ເພາະ​, ລວມ​ທັງ​:

• ການປັບເກນ:ກໍານົດຂອບເຂດຈໍາກັດ overvoltage ແລະ undervoltage ສະເພາະ.
• ຄ່າ overcurrent:ກໍານົດຂອບເຂດຈໍາກັດໃນປະຈຸບັນສໍາລັບການ tripping.
• ເວລາຊັກຊ້າການປະຕິບັດ:ກຳນົດຄ່າຄວາມລ່າຊ້າກ່ອນທີ່ອຸປະກອນຈະເດີນທາງ ຫຼື ຣີເຊັດເພື່ອຫຼີກເວັ້ນການລົບກວນຈາກການເໜັງຕີງຊົ່ວຄາວ.

ເປັນຫຍັງຕ້ອງຕິດຕັ້ງຕົວປ້ອງກັນນີ້?

• ຍືດອາຍຸເຄື່ອງໃຊ້ໄຟຟ້າ:ປົກປ້ອງຕູ້ເຢັນ, ຄອມພິວເຕີ, ແລະມໍເຕີອຸດສາຫະກໍາຈາກຄວາມກົດດັນແຮງດັນ.
• ການປ້ອງກັນໄຟ:ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງໄຟໄຫມ້ໄຟຟ້າທີ່ເກີດຈາກຄວາມລົ້ມເຫຼວຂອງ insulation ສາຍໄຟເນື່ອງຈາກແຮງດັນໄຟຟ້າເກີນຫຼື over-Current.
• ຄຸ້ມຄ່າ:ຄ່າໃຊ້ຈ່າຍຕ່ໍາຂອງ3 Phase Four-Display Voltage Protectorແມ່ນມີຄວາມລະເລີຍເມື່ອທຽບກັບຄ່າໃຊ້ຈ່າຍສູງຂອງການສ້ອມແປງຫຼືປ່ຽນອຸປະກອນໄຟຟ້າທີ່ເສຍຫາຍ.

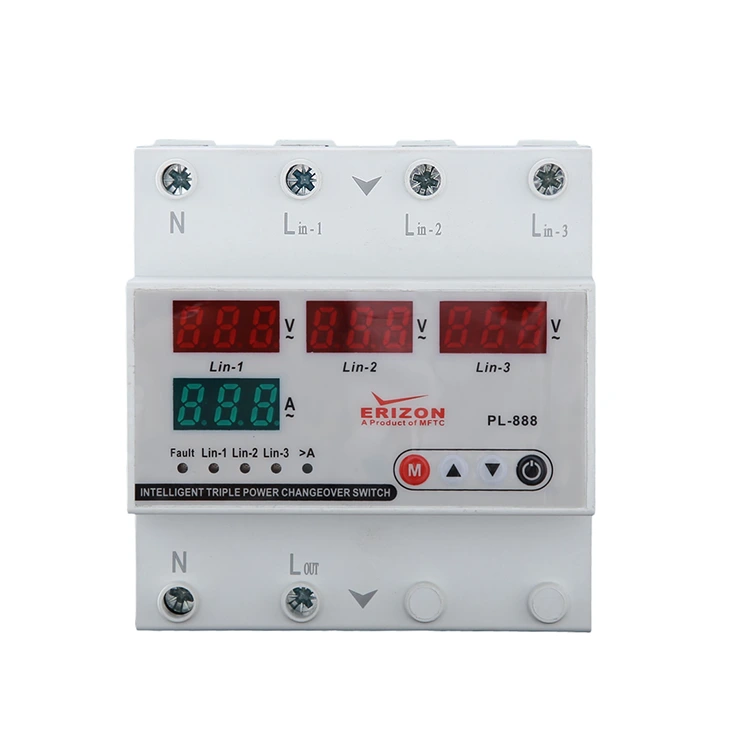

ຈໍສະແດງຜົນແລະປຸ່ມຕ່າງໆ

1 - ປຸ່ມ​ຕັ້ງ​: ປຸ່ມ​ນີ້​ແມ່ນ​ໄດ້​ຖືກ​ນໍາ​ໃຊ້​ເພື່ອ​ບັນ​ທຶກ​ຫຼັງ​ຈາກ​ການ​ຕັ້ງ​ຄ່າ / ການ​ປ່ຽນ​ແປງ​ຄ່າ​ໃນ​ປັດ​ຈຸ​ບັນ​ເກີນ​ແລະ​ຄ່າ​ການ​ຕັ້ງ​ຄ່າ​ແຮງ​ດັນ​ສູງ / ຕ​່​ໍ​າ​ແລະ​ຄວາມ​ຜິດ​ພາດ​.

ເວລາລໍຖ້າ.

2 - ປຸ່ມ UP: ເພີ່ມມູນຄ່າທີ່ຕ້ອງການ.

3 - ປຸ່ມລົງ: ຫຼຸດຄ່າທີ່ຕ້ອງການ.

4 - ປຸ່ມເປີດ/ປິດດ້ວຍມື

ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມການເປີດ / ປິດຜົນຜະລິດຂອງອຸປະກອນ. ເມື່ອຜົນຜະລິດຖືກປິດ, ຫນ້າຈໍຈະສະແດງຄໍາວ່າ "OFF" ແລະອຸປະກອນຈະບໍ່ສືບຕໍ່ອັດຕະໂນມັດໃນສະຖານະນີ້. ຖ້າອຸປະກອນບໍ່ມີຄວາມຜິດພາດ, ໃຫ້ກົດປຸ່ມນີ້ອີກຄັ້ງເພື່ອປິດເປີດອຸປະກອນຄືນໃໝ່ ແລະ ສືບຕໍ່ການໃຊ້ງານປົກກະຕິ.

5 - ການສະແດງຜົນປະຈຸບັນ

ພື້ນທີ່ຈໍສະແດງຜົນຫຼັກ: ໃນລະຫວ່າງການເຮັດວຽກປົກກະຕິ, ແຮງດັນຂາເຂົ້າຈະສະແດງຢູ່ທີ່ນີ້ໃນເວລາຈິງ. ຫນ້າຈໍຍັງຄົງສະຫວ່າງເມື່ອອຸປະກອນຢູ່ໃນສະພາບທີ່ບໍ່ມີຄວາມຜິດພາດ; ໃນກໍລະນີຂອງຄວາມຜິດທີ່ມີແຮງດັນຜິດປົກກະຕິ (ສູງເກີນໄປຫຼືຕ່ໍາເກີນໄປ), ຈໍສະແດງຜົນຈະກະພິບໃນການແຈ້ງເຕືອນ. ໃນລະຫວ່າງການຕັ້ງພາລາມິເຕີ, ຈໍສະແດງຜົນຈະສະແດງຄ່າທີ່ກໍານົດໄວ້ຂອງລາຍການລາຍການທີ່ກ່ຽວຂ້ອງ (ລວມທັງຄ່າການປົກປ້ອງ overcurrent, ເກນແຮງດັນສູງ ແລະຕໍ່າ, ການຊັກຊ້າຄວາມຜິດ ແລະການຕັ້ງຄ່າການຊັກຊ້າ ແລະພາລາມິເຕີອື່ນໆ).

6 - ຈໍສະແດງຜົນແຮງດັນ

ກຸ່ມຈໍສະແດງຜົນຄູ່: ໃນລະຫວ່າງການເຮັດວຽກປົກກະຕິຂອງອຸປະກອນ, ຄ່າປະຈຸບັນຈະສະແດງຢູ່ທີ່ນີ້ແລະຫນ້າຈໍໄດ້ຖືກສະຫວ່າງສະເຫມີໃນສະພາບທີ່ບໍ່ມີຄວາມຜິດ; ໃນກໍລະນີຂອງຄວາມຜິດ (ເຊັ່ນ: overcurrent), ຈໍສະແດງຜົນກະພິບເປັນສັນຍານເຕືອນ. ໃນລະຫວ່າງການກໍານົດຕົວກໍານົດການ, ຄ່າຂອງລາຍການລາຍການທີ່ສອດຄ້ອງກັນຈະສະແດງຢູ່ທີ່ນີ້.

7 - ລາຍລະອຽດຕົວຊີ້ວັດ

A>: ຕົວຊີ້ວັດນີ້ຈະສະຫວ່າງຂຶ້ນເມື່ອຄວາມຜິດກະຕິ overcurrent ເກີດຂຶ້ນ.

V>: ຕົວຊີ້ວັດນີ້ຈະສະຫວ່າງຂຶ້ນເມື່ອຄວາມຜິດ overvoltage ເກີດຂຶ້ນ.

V<: ຕົວຊີ້ບອກນີ້ຈະສະຫວ່າງຂຶ້ນເມື່ອເກີດຄວາມຜິດແຮງດັນຕໍ່າ.

Out: ຕົວຊີ້ວັດນີ້ຈະສະຫວ່າງຂຶ້ນເມື່ອອຸປະກອນເລີ່ມຜົນຜະລິດ.

ແຜນວາດສາຍ

ສາຍໄຟທີ່ເປັນກາງແລະໄລຍະຈາກຕາຂ່າຍໄຟຟ້າຕ້ອງເຊື່ອມຕໍ່ກັບ "N" ແລະ "L" terminals ຢູ່ດ້ານ "Input" ຂອງອຸປະກອນ.

ສາຍໄຟທີ່ເປັນກາງແລະໄລຍະຂອງອຸປະກອນທີ່ຕ້ອງການ overvoltage ແລະ undervoltage ປ້ອງກັນຄວນໄດ້ຮັບການດຶງຈາກ "N" ແລະ "L" terminals ຢູ່ດ້ານ "ຜົນຜະລິດ" ຂອງອຸປະກອນ.

ຂະໜາດ
